Призначений длягоризонтальні/вертикальні магістралі центрів обробки даних, стояки комерційних будівель і розподіл поверхів офісів, цей кабель забезпечує ідеальний баланс між щільністю волокна та швидкістю монтажу. Його гнучка структура забезпечує організовану маршрутизацію без об’єму, а вибір оболонки з ПВХ або LSZH гарантує відповідність вимогам щодо протипожежної-безпеки в закритих будівлях, серверних кімнатах і корпоративних кампусах.
З a1300 Н-номінальна міцність на розтягі довгострокову навантажувальну здатність 400 Н-, кабель справляється з навантаженнями, пов’язаними з розтягуванням довгої труби та вертикальних секцій стояка, не накладаючи напруги на окремі нитки волокна. Багатомодові варіанти OM3 і OM4 підтримують передачу 10G, 40G і 100G, тоді як однорежимний-режим G.652D забезпечує сумісність із високо-WAN і між-зв’язками в будівлях. Програма Glory Optical OEM/ODM дозволяє повністю налаштувати кількість сердечників, матеріал оболонки та конфігурацію котушки.

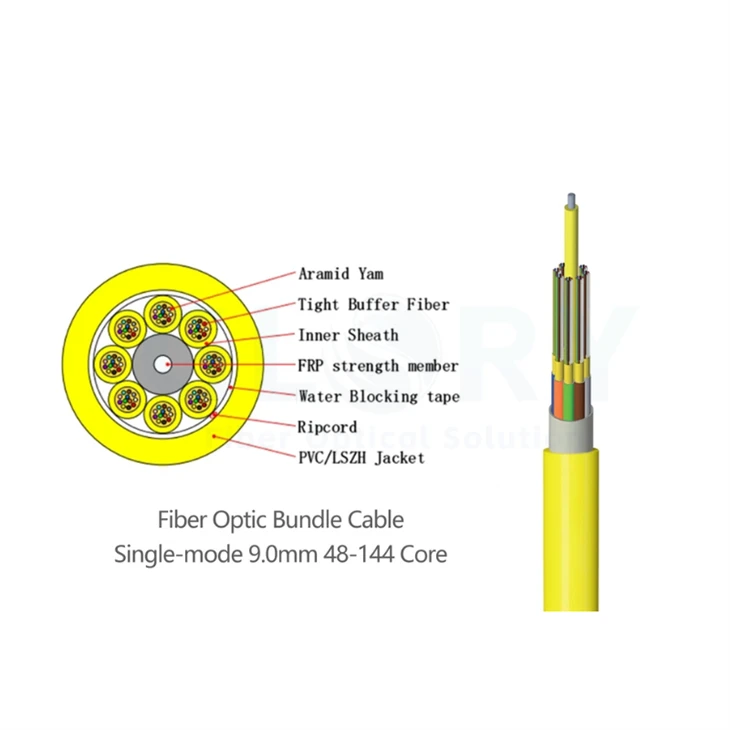

| Параметр | Специфікація |
|---|---|
| Тип волокна | OM3 / OM4 багатомодовий і G.652D один-режим |
| Підрахунок ядер | 48 / 72 / 96 / 144 (нестандартні конфігурації доступні за замовленням OEM) |
| Зовнішній діаметр | 9,0 ± 1,7 мм |
| Матеріал зовнішньої оболонки | ПВХ (стандарт) / LSZH (вогнезахисний) |
| Пломбувальний матеріал | Немає - волоконної структури прямого-доступу |
| Тривала -міцність на розрив | 400 N |
| Короткочасна -міцність на розрив | 1300 N |
| Робоча температура | від −30 градусів до +80 градусів |
| Температура зберігання | від −40 градусів до +80 градусів |
| Вага нетто | 79 – 285 кг/км (залежить від кількості ядер) |
| Стандартна довжина котушки | 500 м / 1000 м / індивідуальний |
Висока-продуктивність магістралі
Номінальна міцність на розтяг 1300 Н- дозволяє кабелю витримувати довгі затягування труб і вертикальні секції стояка - включно з ділянками 30–80 м між точками доступу - без навантаження на окремі волокна. Посилення з арамідної нитки рівномірно розподіляє тягове навантаження по тілу кабелю.
Висока щільність у мінімальному просторі
Зовнішній діаметр 9 мм, що містить до 144 волокон, забезпечує значно вищу щільність волокон-на-міліметр, ніж звичайні конструкції з вільними-трубками порівнянного OD. Це дає змогу менеджерам центрів обробки даних та мережевим інженерам максимізувати простір у стійці та використання каналів без шкоди для пропускної здатності.
Багато-режим і один-режим Ready
Доступний у режимах OM3 (10G до 300 м), OM4 (10G до 400 м, 100G до 150 м) і G.652D одинарному-режимі (необмежена відстань), забезпечуючи єдину кабельну платформу, яка охоплює як поточні розгортання локальної мережі, так і -далекі{10}}з’єднання WAN у межах однієї інфраструктури будівлі.
Відповідність вимогам пожежної безпеки в приміщенні
Кожух з ПВХ підходить для встановлення стандартних труб і лотків. Варіант LSZH відповідає вимогам IEC 60332{2}}1-вогнестійкості, утворюючи мінімальний дим і нульові викиди галогенів у разі пожежі – обов’язкова вимога для офісних будівель, шкіл, лікарень і громадських установ.
-
1Сплануйте маршрут і виміряйте довжину тяги перед встановленням.Позначте відстані котушок стрічкою або кабельними стяжками, що відповідають відводам на підлозі та кінцевим точкам. Переконайтеся, що коефіцієнти заповнення каналу не перевищують 40% для плавного протягування одного-кабелю.
-
2Завжди дотримуйтесь мінімальний радіус вигину.Мінімальний радіус вигину для цього кабелю більше або дорівнює 15 × зовнішньому діаметру під час встановлення (135 мм для зовнішнього діаметру 9 мм). Використовуйте розгортаючі фітинги для вигинів на 90 градусів у кабельних лотках і точках входу в трубопровід.
-
3Не перевищуйте межі розтягування під час витягування.Прикріпіть тягові ручки до корпусу кабелю -, а не до окремих волокон. Підтримуйте напругу нижче 1300 Н (використовуйте калібрований вимірювач напруги для пробігів понад 30 м). Застосуйте мастило для кабелю, якщо тягнеться труба понад 20 м.
-
4Захищайте кінці волокон під час встановлення.Зберігайте-заводські пилозахисні кришки на місці до остаточного встановлення або з’єднання роз’єму. Торці-волокна дуже чутливі до забруднення - навіть короткий вплив у запиленому середовищі може зменшити внесені втрати.
-
5Через кожні 1,5-2 м підперти вертикальні ділянки стояка.Використовуйте P-затискачі або підвіски для кабелю, розмір яких відповідає зовнішньому діаметру кабелю. Для 144-жильного кабелю при 285 кг/км у 30-метровому стояку загальне вагове навантаження становить приблизно 86 Н - у межах довгострокового обмеження 400 Н, але непідтримувані прокладки накопичують навантаження в точках входу в трубопровід і з часом ризикують деформувати оболонку.
-
6Розірвати та перевірити всі волокна після встановлення.Очистіть кінці-волокна перед закінченням. Після встановлення роз’єму або з’єднання виконайте OTDR і перевірку внесених втрат на всіх жилах. Задокументуйте результати тестування та призначте ідентифікатори волокон у вашій системі організації кабелів.
-
7Закрийте та позначте всі невикористані волокна.Встановіть пилозахисні ковпачки на всі волокна без завершення. Позначте обидва кінці кабелю номером котушки, кількістю жил, типом волокна та позначенням маршруту. Оновіть розклад кабелів відразу після завершення встановлення.
Питання: Яка головна перевага джгутового кабелю 9,0 мм перед стандартним розподільним кабелем?
Відповідь: 9,0-мм кабельний пучок містить 48–144 волокна в одній компактній оболонці, яка є значно меншою та гнучкішою, ніж традиційний розподільчий кабель із попередньо розгорнутими субблоками. Це робить його ідеальним для встановлення в обмеженому просторі - кабельних лотків, колін труб і стояків -, де більший, жорсткіший розподільний кабель буде важко прокласти. Конструкція пучка також усуває потребу в окремих комплектах роз’ємів у кожній точці завершення, зменшуючи витрати праці та матеріалів на місці.
З: Чи можу я поєднувати багатомодове та одномодове волокно в одному пучку 9,0 мм?
A: Так, на індивідуальні замовлення OEM. Ми можемо виготовляти гібридні пучки, які містять багатомодові волокна OM3/OM4 і одномодові G.652D в одній зовнішній оболонці. Кожне волокно має індивідуальне кольорове кодування відповідно до TIA‑598‑C, тому інсталятори можуть легко визначити тип волокна під час завершення. Гібридні пакети зазвичай використовуються в будівлях, де потрібен багатомодовий для внутрішньоповерхової локальної мережі та одномодовий для міжбудівельних або висхідних каналів зв’язку WAN, і все це протягується одним кабелем.
Питання: Яка максимальна сила натягу та як вона порівнюється з 12-жильним розподільним кабелем?
Відповідь: Кабель довжиною 9,0 мм розрахований на короткочасне тягове зусилля 1300 Н і тривале навантаження 400 Н. Це вище, ніж типовий номінал 600–800 Н для 12-жильного розподільного кабелю, оскільки в конструкції пучка використовується центральний міцний елемент більшої калібру та більш щільний армуючий шар з арамідної нитки. Вищий показник міцності дозволяє довше тягнути трубопровід і встановлювати вертикальні стояки без ризику розтягування або поломки волокна.
Питання: чи підходить пучок кабелю 9,0 мм для використання на вулиці?
Відповідь: Ні. Цей кабель призначений виключно для внутрішнього та захищеного зовнішнього застосування (наприклад, між будівлями в трубопровід). Матеріали оболонки (ПВХ або LSZH) не є стійкими до ультрафіолетового випромінювання та не мають гелю, що блокує вологу, або броньованого захисту, необхідного для прямого поховання або впливу повітря. Для прокладки на відкритому повітрі ми рекомендуємо наші трубчасті або броньовані волоконно-оптичні кабелі для зовнішньої експлуатації.
З: Як завершити окремі волокна з 144-жильного пучка?
Відповідь: кожне волокно — це стандартна нитка товщиною 0,9 мм із щільним буфером. Після зняття зовнішньої оболонки та видалення центрального міцного елемента відкривається доступ до окремих волокон, і їх можна завершувати будь-яким роз’ємом LC, SC, FC або ST за допомогою стандартних методів епоксидної смоли/полірування або механічного обжиму. Для кінцевих з’єднань з високою щільністю ми рекомендуємо використовувати з’єднувальний лоток або патч-панель, яка організовує волокна в керовані групи (наприклад, стрічки з 12 волокон) перед з’єднанням.
Q: Який мінімальний радіус вигину під час і після встановлення?
Відповідь: Мінімальний радіус вигину під час монтажу становить 15 × діаметр кабелю (135 мм). Після встановлення довгостроковий мінімальний радіус вигину становить 10 × діаметр кабелю (90 мм). Перевищення цих радіусів може спричинити втрати на мікровигин і збільшити загасання. Завжди використовуйте кабельні напрямні або лотки з обмеженням радіуса у вузьких кутах, щоб підтримувати відповідність радіусу вигину.
