Адаптер LC OM3 DX High-Low для багатомодового кабелю високої-щільності
Адаптер Glory Optics LC OM3 DX High-Low створено для багатомодових полів патчів aqua OM3, де дуплексні порти LC мають залишатися компактними, легкими для ідентифікації та механічно стабільними. Він підходить для кімнат з обладнанням, локальних мереж кампусів, центрів обробки даних із коротким-з’єднанням і оптоволоконних панелей, які потребують чіткої організації портів OM3 без додавання додаткового простору на панелях.
Позиціонується для мереж OM3, а не просто «ще один адаптер LC»
Багато сторінок адаптера LC виглядають майже однаково, оскільки основні параметри схожі. Ця сторінка відокремлює версію OM3, зосереджуючись на тому, де вона фактично використовується: водні багатомодові поля розподілу, коротко{2}}оптичні канали зв’язку та високо-дуплексне патчування.
Чому ідентифікація OM3 важлива
У змішаних волоконних панелях кольоровий порт є практичним інструментом обслуговування. Водний корпус допомагає технікам відрізнити багатомодові канали зв’язку OM3 від одномодових UPC, одномодових APC і стандартних бежевих позицій багатомодового адаптера. Це зменшує помилкові виправлення під час переміщень, додавання, змін і робіт із екстреної заміни.
Характеристики продукту для реальних установок
Вміст нижче уникає повторення загального тексту сполучника. У ньому пояснюється, як цей високо-низький адаптер LC OM3 підтримує фактичну роботу з кабелями в стійках, панелях і приміщеннях для обладнання.
Технічні характеристики
| Назва продукту | Адаптер LC OM3 DX High-Low |
|---|---|
| Тип адаптера | LC волоконно-оптичний адаптер / LC дуплексний сполучник |
| Стиль кузова | Двостороння висока-низька структура |
| Роз'єм польського типу | ПК |
| Режим оптоволокна | Багатомодова, ідентифікація OM3 |
| Втрата вставки | Менше або дорівнює 0,2 дБ |
| Чергування / взаємозамінні втрати | Менше або дорівнює 0,2 дБ |
| Повторюваність | Менше або дорівнює 0,2 дБ |
| Довговічність | >1000 циклів спаровування; оптична зміна після 1000 вставок менше 0,2 дБ |
| Тип монтажу | Без фланця |
| Матеріал гільзи для вирівнювання | Керамічний |
| Колір корпусу | Аква |
| Робоча температура | -40 градусів до +85 градусів |
| Температура зберігання | -40 градусів до +85 градусів |
| Відповідність | Відповідає RoHS |
Де цей адаптер OM3 підходить для мережі
Цей адаптер є пасивною точкою вирівнювання. Він сам по собі не змінює тип волокна та не оновлює пропускну здатність каналу; він забезпечує механічний інтерфейс LC-to-LC всередині багатомодового шляху з’єднання OM3.
Випадки-орієнтованого використання програми
Короткі-посилання на центр обробки даних
Для багатомодових областей латання OM3, які підтримують оптичні канали типу SR-, цей адаптер допомагає підтримувати дуплексні інтерфейси LC упорядкованими та придатними для обслуговування.
Корпоративні локальні кімнати
Використовуйте його в будівництві мережевих приміщень, де магістраль OM3 або горизонтальні оптоволоконні шляхи підключаються до комутаторів і розподільних панелей.
Кампус і магістралі будівництва
Порти Aqua LC допомагають розрізняти багатомодові шляхи OM3 між стійками, підлогами та проміжними розподільними рамами.
Комутаційні панелі-високої щільності
Дуплексна структура з високим -низьким доступом корисна, коли площа панелі обмежена, але парні канали LC потребують чіткої маршрутизації.
Тестове та лабораторне середовище
Підходить для стендів багатомодового обладнання, де часто змінюються накладки LC і стабільна повторюваність має значення.
Відео та системи контролю
Може використовуватися у внутрішніх багатомодових оптичних трактах для побудови відео, моніторингу або передачі сигналу керування, де вказано кабель LC OM3.

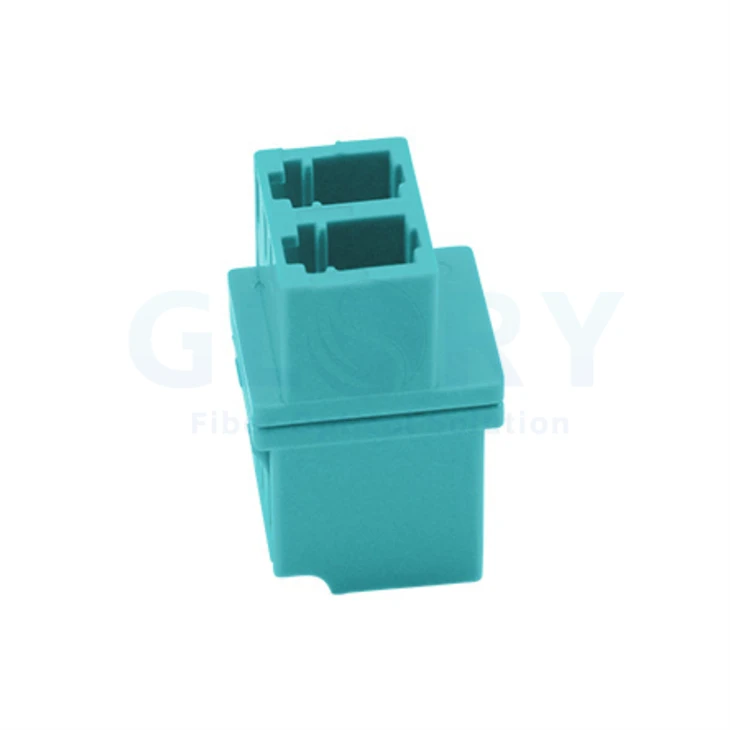

Зображення продукту
Примітки щодо вибору та встановлення
Для проектів OM3 вибір адаптера має відбуватися за тією ж логікою, що й вибір кабелю та патчкорду. Тип роз’єму, полірування, колір порту, виріз панелі та маршрут кабелю мають відповідати остаточному плану прокладання кабелів.
- Використовуйте з багатомодовими патч-кордами для комп’ютера LC OM3 або пігтейлами.
- Тримайте водні порти OM3 окремо від одномодових полів UPC і APC.
- Перевірте виріз панелі, перш ніж вибрати високий-низький або високий-високий дуплексний стиль.
- Очищайте торці-з’єднувача LC перед кожною остаточною операцією сполучення.
- Залиште достатній простір ззаду, щоб черевики з патчкордом не сильно перегиналися.
- Зберігайте пилозахисні ковпачки на невикористаних портах під час зберігання, складання та транспортування.
Поширені помилки, яких слід уникати
Невеликі помилки адаптера часто з’являються пізніше як періодична втрата, незрозумілі карти портів або непотрібний час на усунення несправностей. Цей розділ надає сторінці товару більшу практичну цінність і зменшує схожість зі стандартними описами постачальників.
Перед замовленням або встановленням
- Не замовляйте бежевий адаптер MM, якщо стандарт проекту вимагає ідентифікації aqua OM3.
- Не змішуйте роз’єми APC із роз’ємами багатомодового адаптера ПК.
- Не припускайте, що розміри всіх дуплексних адаптерів LC однакові.
- Не залишайте невикористані порти LC відкритими в запиленому середовищі стійки.
- Не прокладайте патчкорди так туго, щоб чехол натискав на корпус адаптера.
Інформація про замовлення
Поділіться необхідним макетом адаптера, стандартом кольору, кресленням панелі та кількістю, щоб Glory Optics могла підтвердити правильну версію адаптера LC для вашого проекту.
| RFQ Item | Стандартна конфігурація на цій сторінці | Чому це важливо |
|---|---|---|
| Інтерфейс роз'єму | LC | Забезпечує сумісність із патч-кордами LC, роз’ємами та портами LC-панелі. |
| Категорія клітковини | OM3 багатомодовий | Важливо для ідентифікації кольорів і управління багатомодовими кабелями. |
| Колір корпусу | Аква | Допомагає інсталяторам швидко розпізнавати порти OM3 у змішаних полях виправлення. |
| Стиль кузова | Дуплекс високий-низький | Відповідає конкретним -компонуванням панелей із високою щільністю та вимогам до парної траси LC. |
| Стиль монтажу | Без фланця | Підходить для компактних панелей із замиканням, де потрібен чистий передній профіль. |
| Вимоги до якості | Низькі внесені втрати, повторюване сполучення, керамічне вирівнювання втулки | Підтримує стабільну польову роботу після повторного ремонту та обслуговування. |
