I. Чому конектори важливіші, ніж ви думаєте
Я спостерігав, як багато оптоволоконних проектів йдуть збоку. Не через поганий кабель чи неправильні трансивери -, а через те, що хтось вибрав неправильний метод з’єднання для роботи. Звучить як маленька деталь. Це не так.
Роз’єми – це місце, де світло фактично переходить від одного шматка волокна до іншого. Кожне перехрестя є потенційною точкою втрати, ризиком для надійності та головним болем обслуговування, якщо все зроблено неправильно. Зробіть це правильно, і ви забудете про його існування. Помилившись, ви повернетесь на місце з OTDR через шість місяців і думатимете, чому впала пропускна здатність.
На даний момент існує два основних підходи до закріплення оптоволокна: традиційний роз’єм (наприклад, LC або SC, закріплений за допомогою зварювання) і швидкий роз’єм, нова категорія, яка повністю пропускає сплайсер. Обидва працюють. Ні те, ні інше не є універсальним кращим. Вибір залежить від того, що ви будуєте, як швидко вам потрібно це побудувати та з яким бюджетом ви працюєте.
Дозвольте мені розглянути обидва - не як специфікацію, а як людину, яка використовувала їх на реальних роботах.
II.Швидкі конектори: Швидкість — головне
Що вони насправді є

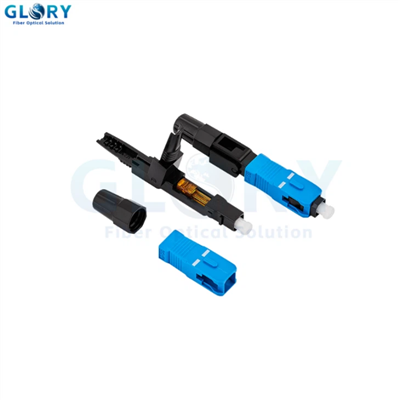

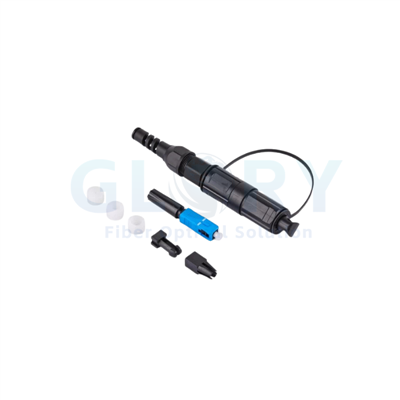

Швидкий з’єднувач (іноді його називають польовим-встановлюваним або механічним з’єднувачем) дає змогу завершувати оголене волокно на-майданчику за лічені хвилини - без зварювального пристрою, без полірувальної машини, без епоксидної смоли. Внутрішня технологія проста: або попередньо-полірований волоконний стрижень усередині корпусу з’єднувача з’єднується з вашим вхідним волокном за допомогою індекс-відповідного гелю, або механічний затискач утримує два сколені кінці в точному центрі.
Гель заповнює крихітний повітряний проміжок між кінцями волокон і зберігає низькі оптичні втрати. Це не магія, - це фізика. І він працює досить добре для величезного діапазону застосувань.
Приклад реального-світу: падіння останньої-милі FTTH
Один добре{0}}задокументований приклад використання походить від розгортання FTTH у Південно-Східній Азії та сільській Європі. Інтернет-провайдери, які встановлюють оптоволокно в окремих будинках, стикаються з жорстокою економічною проблемою: платити сертифікованому спеціалісту зі з’єднання-зварювання за відвідування кожного абонента - інколи сотні одиниць на тиждень - дорого та повільно.
У технічному документі 2022 року, опублікованому Corning («Field Termination in FTTH Networks»), зазначається, що швидкі з’єднувачі скорочують середній час завершення-підключення з приблизно 45 хвилин (з’єднання зварюванням) до менш ніж 8 хвилин із прийнятною вставною втратою для коротких пробігів останньої-милі, як правило, менше 300 метрів. Ця різниця в часі безпосередньо перетворюється на витрати на активацію передплатників і швидкість розгортання.
Джерело: Corning Optical Communications, «Field Termination Solutions for FTTH Deployments», Technical White Paper 2022.
Я бачив таку саму динаміку і на менших роботах. Швидкий з’єднувач справді практичний, коли ви завершуєте 20 крапель у 20 різних квартирах в той самий день.
У чому хороші швидкі конектори
Швидкість: досвідчений монтажник може завершити кінець волокна за 5 хвилин або менше. Навіть новачок потрапляє туди за 15 хвилин після базової підготовки.
Низька вартість запуску: повний швидкий-набір інструментів для з’єднання - тесувач, стриппер, набір з’єднувачів - коштує приблизно від 200 до 500 доларів США. Порівняйте це зі зварювальним апаратом.
Гнучкість: ви можете завершити прямо в кінцевій точці. Немає прокладання кабелю назад до візка для зварювання.
Екстрений ремонт: обрізаний кабель, не працює мережа, немає сплайсера на вантажівці? Швидкі з’єднувачі – ваш екстрений варіант.
Чесні обмеження
Хочу сказати прямо: швидкі з’єднувачі – це не те саме, що з’єднувальні з’єднання. Внесені втрати зазвичай становлять від 0,2 до 0,5 дБ на з’єднання. Для короткого пробігу з одним або двома роз’ємами це нормально. У довгому ланцюжку зв’язків чи -бюджетно-чутливій-основі це швидко зростає.
Механічне з’єднання також трохи вразливіше, ніж з’єднання з плавленого скла. У -середовищі з високою вібрацією - промислові об’єкти, зовнішні п’єдестали в екстремальних кліматичних умовах - індекс-відповідний гель може погіршуватися з роками. Це не звичайний режим відмови, але він реальний.
III.Традиційні волоконно-оптичні роз'єми: Стандарт ефективності
Процес, який десятиліттями керував Інтернетом
Традиційне закінчення волокна означає зварювання методом оплавлення. Ви зачищаєте волокно, очищаєте його, розколюєте до точного плоского торця-, завантажуєте в термоядерний апарат, який автоматично вирівнює серцевини за допомогою камери та серводвигунів, а потім запалює електричну дугу, щоб назавжди розплавити два скляні кінці. Повне з’єднання -, включаючи тестування -, займає від 20 до 60 хвилин на одне з’єднання, залежно від навичок інсталятора та середовища.
Результатом є зв’язок -зі-склом, який є фактично постійним. Немає ні гелю, ні механічного затискача, ні інтерфейсу - лише суцільне скло. Якщо все зроблено правильно, внесені втрати падають нижче 0,1 дБ. Зворотні втрати перевищують 60 дБ. Ці цифри мають велике значення в центрах обробки даних і магістральних мережах.
Приклад реального-світу: гіпермасштабні центри обробки даних
Команда інфраструктури центрів обробки даних Google опублікувала технічний огляд у 2021 році з описом своїх стандартів оптоволоконних заводів. Вони визначають з’єднання-з’єднання LC/APC і MTP/MPO по всій магістральній тканині. Аргументація проста: у масштабі сотень тисяч оптоволоконних з’єднань навіть різниця в 0,2 дБ на з’єднувач накопичується в значні втрати бюджету оптичної потужності на багато-шляху переходів.
Джерело: Google Infrastructure, «Fiber Plant Design Principles in Hyperscale Data Centers», презентація Infrastructure Summit 2021.
Така ж логіка стосується операторів зв’язку. Документація щодо технічних стандартів AT&T (на яку публічно посилаються у заявках Федеральної комісії зв’язку) вимагає зварювання всіх сегментів магістрального волокна. Ніяких механічних з'єднувачів в сердечнику. Планка надійності просто завищена.
У чому хороші традиційні конектори
Над-низькі внесені втрати: нижче-0,1 дБ є звичайною справою. Це не-підлягає обговоренню в-середовищах комутації на великій відстані або з високою щільністю.
Постійна надійність: належним чином виконане зрощення служить десятиліттями. Скло не зсувається, не ковзає і не деформується.
Сумісність із галузевими стандартами: LC, SC, MTP/MPO - усі комутатори, трансивери та патч-панелі у світі приймають їх.
Економічні-великі масштаби: при 500+ зварках попередня вартість сплайсера швидко амортизується. Ціна за-з’єднання значно нижча за швидкісні з’єднувачі.
Реальні витрати
Гідний-зварювальний апарат початкового рівня - Fujikura 62S або Sumitomo TYPE-82C, наприклад - коштує від 3500 до 6000 доларів США. Пристрої професійного класу, які використовуються в магістралях зв’язку, коштують від 8000 до 12 доларів США, 000+. Тоді додайте прецизійний ножик (500–2000 доларів США), рефлектометр для тестування (3000–8000 доларів США) і витрати на навчання технічного персоналу правильному використанню всього.
Для одного невеликого проекту такі інвестиції не мають сенсу. Для організації, яка постійно розгортає оптоволокно, це швидко окупається. Але перешкода для входу реальна.
IV. Пліч--пліч: цифри
Ось просте порівняння параметрів, які є найбільш важливими для реальної роботи:
|
Розмір |
Швидкий роз'єм |
Традиційний роз'єм |
|
Час встановлення |
3–10 хв на припинення |
20–60 хв (сплайсинг + тестування) |
|
Попередня вартість інструменту |
~$200–$500 набір |
$3,000–$12,000+ для сплайсера |
|
Втрата вставки |
0,2–0,5 дБ типово |
< 0.1 dB (fusion splice) |
|
Довгострокова-надійність |
Добре (механічне з'єднання) |
Чудовий (з’єднання скла--скла) |
|
Необхідний рівень навичок |
Низька - 1-годинна підготовка |
Високий - тижнів практики |
|
Кращий масштаб |
Малі/середні вакансії- |
Велике централізоване розгортання |
|
Гнучкість поля |
Високий - працює будь-де |
Обмежений розміром/вагою обладнання |
Ця таблиця не враховує одну річ: криву навичок. Швидкі з’єднувачі справді легко освоїти. Я навчав людей із нульовим досвідом роботи з волокном, які робили чисте завершення протягом години. Зварювання методом термоядерного зварювання займає тижні, щоб стабільно добре працювати, і місяці, щоб працювати добре під тиском і поганим освітленням на вершині драбини.
V. Як вибрати: реальні сценарії
Використовуйте швидкі конектори, якщо...
Ви зменшуєте кількість передплатників FTTH -, розкиданих у багатьох місцях, які потребують швидкої активації.
Ваш бюджет не може покрити 5000+ доларів США на обладнання для зварювання для невеликого чи-разового проекту.
Ви виконуєте аварійний ремонт, і мережа має відновитися сьогодні, а не завтра.
У вашій команді немає сертифікованих зварювальних апаратів, тому навчання зараз неможливе.
Відрізки волокна короткі - менше 500 метрів -, де трохи вищі внесені втрати не спричиняють проблеми.
Використовуйте традиційні з’єднувачі, якщо...
Ви будуєте або розширюєте з’єднання центрів обробки даних, де кожен 0,1 дБ має значення, а час простою вимірюється в доларах за секунду.
Пробіг довгий - магістральні зв’язки, кільця кампусів, міське оптоволокно -, де бюджет втрат обмежений.
Ви розгортаєте магістральні системи MTP/MPO високої-щільності, які потребують абсолютної узгодженості в сотнях з’єднань.
Ваша команда вже навчена та оснащена. У великому масштабі сплайсінг фактично дешевший за одне з’єднання, ніж швидкі з’єднувачі.
Навколишнє середовище суворе - поза приміщенням, промислове середовище, висока-вібрація -, і вам потрібне з’єднання, на яке з часом не вплине деградація гелю.
Гібридний підхід (що насправді робить більшість розумних мереж)
Чесно кажучи, найпоширенішим налаштуванням, яке я бачу в правильно спроектованих мережах, є суміш обох. Основна магістраль і рівень розподілу використовують-зрощені традиційні з’єднувачі - з низькими втратами, постійні, надійні. Рівень доступу та приміщення абонента використовують швидкі з’єднувачі - дешево, швидко, гнучко.
Це не компроміс. Це правильний інструмент для кожної частини роботи. Добре-спроектована мережа FTTH виглядає саме так: з’єднувальні з’єднання на фідерній та розподільчій установці, швидкі з’єднувачі на роз’ємі ONT на території клієнта. Ви отримуєте продуктивність там, де продуктивність має значення, і економію коштів там, де вона важливіша.
VI. Заключні думки
Дебати про «швидкий роз’єм проти традиційного роз’єму» здебільшого є помилковим вибором. Вони не борються за ту саму роботу. Швидкі конектори змінили можливості для невеликих команд і швидкого розгортання -, що справді цінно. Традиційне з’єднання методом оплавлення нікуди не поділося, оскільки його мінімальна продуктивність вища, ніж будь-які механічні з’єднувачі, з якими можна зрівнятися сьогодні.
Якби я мав залишити вам одне правило: підбирайте метод з’єднання відповідно до вимог продуктивності, а не того, що зручно. Використовуйте швидкі з’єднувачі, де швидкість і вартість важливіші за бюджет втрат. Використовуйте зварювання зварюванням, де оптичні характеристики не-підлягають обговоренню. Використовуйте обидва в одній мережі, якщо цього вимагає дизайн.
Обидві технології все ще вдосконалюються. Виробники зварювальних апаратів - Fujikura, Sumitomo, INNO Instrument - випускають машини з штучним інтелектом-вирівнювання серцевини та цикли зварювання менше 30 секунд. Виробники швидкісних з’єднувачів покращують формули гелю та допуски наконечників, щоб закрити розрив у втратах. Через п’ять років обидва варіанти будуть кращими, ніж сьогодні.
Виберіть правильний інструмент. Побудуйте його правильно. Тестуйте все. З’єднувач, про який ви пошкодуєте, – це той, який ви вибрали, оскільки він був дешевшим або швидшим, не перевіряючи, чи справді він підходить для роботи.
VII. Загальні запитання
Чи справді швидкі з’єднувачі достатньо міцні для постійного встановлення?
Так, для більшості програм. Основні виробники - Corning, CommScope, Panduit - публікують дані про напрацювання на відмову та результати екологічних випробувань, які показують, що швидкісні з’єднувачі відповідають або перевищують вимоги TIA-568 і IEC 61754. Застереження полягає в екстремальних умовах. Якщо ви завершуєте роботу в місці із сильною вібрацією, різкими коливаннями температури або тривалим впливом вологи, зварювання методом оплавлення є безпечнішим довгостроковим-вибором. Для стандартного внутрішнього або контрольованого зовнішнього монтажу швидкі роз’єми витримують відмінну роботу.
Чи замінять ф’юзерне з’єднання на швидкі з’єднувачі?
Не в жодному реалістичному-строковому терміні. Фундаментальна фізика плавленого зв’язку скла--скла забезпечує нижчі внесені втрати та вищі зворотні втрати, ніж будь-який механічний інтерфейс. Fusion splicing залишатиметься стандартом для магістральних мереж, центрів обробки даних і операторських-мереж у доступному для огляду майбутньому. Швидкі з’єднувачі продовжуватимуть збільшувати свою частку на ринку доступу та абонентів - саме тут вони мають найбільший сенс, і це дуже великий ринок.
Я проводжу оптоволокно до домашнього офісу. Який мені використовувати?
Швидкий роз'єм, без питань. Дистанції в хоумрані короткі - майже ніколи не перевищують 100 метрів. У цьому діапазоні різниця в внесених втратах між швидкісним з’єднувачем (0,3 дБ) і зварювальним з’єднанням (0,05 дБ) абсолютно не має значення для фактичної продуктивності вашої мережі. Набір швидкого з’єднувача коштує трохи менше, ніж зварювальний апарат, і ви можете встановити його самостійно за півдня за допомогою підручника на YouTube і інструменту для сколювання волокон за 30 доларів. Зекономте бюджет на зварювання для того, хто будує центр обробки даних.
