I. Вступ: Центр підключення до мережі
A Оптоволоконна кінцева коробка(FTB) є центральною точкою, де закінчуються оптоволоконні кабелі. Його робота полягає в організації з’єднань, захисті делікатних з’єднань і з’єднувачів і дозволі технікам отримати доступ до мережі. FTB можна знайти в будинках (FTTH), центрах обробки даних і будівлях компаній. У цьому посібнику показано, як правильно його встановити. Пам’ятайте про безпеку насамперед: завжди носіть лазерні захисні окуляри та стежте за гострими краями.
II. Комплексне планування та підготовка
Оцінка та вибір місця
Choose a stable, accessible location. Indoor spots need good wall/rack space and airflow. Outdoor boxes need strong weatherproofing (look for IP68 or NEMA 4X ratings) and UV resistance. Avoid areas with extreme temperature swings (>104 градуси F/<40°F), high humidity (>85%), сильні електричні перешкоди (EMI), стояча вода або погана опора конструкції. Забезпечте достатньо робочого простору навколо ящика.
Перелік інструментів і матеріалів
Зберіть точні інструменти:
Засоби для видалення волокон (для буферних покриттів)
Високо{0}}якісний тесак (гарантує кути сколу<1 degree)
Зварювальний апарат (націлюйтеся на втрату зварювання<0.1 dB)
Візуальний локатор несправностей (VFL)
Тест на оптичні втрати (OLTS)
Динамометрична викрутка (діапазон 0,3~0,5 Нм)
99% ізопропіловий спирт і серветки без ворсу
Кабельні стяжки/липучки, кабельні напрямні
Комплекти для термоусадки/мастики (зовнішні)
Ярлики, маркери, аркуші документації
Перевірте відповідність усіх деталей: типу волокна (SMF/MMF), стилів роз’ємів (LC, SC), типів адаптерів, протекторів для з’єднання.
Безпека перш за все
Захистіть себе: анти{0}}ремінець на зап’ясті, сертифіковані лазерні захисні окуляри, рукавички. Зберігайте робочу зону чистою й-без пилу. За потреби закрийте вентиляційні отвори або використовуйте чистий намет. Ні їжі, ні напоїв поблизу робочої зони.
III. Покрокова-за-стандартна процедура встановлення
Крок 1: Монтаж і кабельний ввід
Надійно закріпіть коробку, використовуючи відповідну фурнітуру для поверхні (цегла, гіпсокартон, стійки). Пробийте лише необхідні кабельні входи. Встановіть захисні черевики або втулки. Обережно зачистіть оболонку вхідного кабелю. Правильно обробляйте міцний елемент (зазвичай закріплюючи його всередині коробки). Міцно зафіксуйте кабельназовніящик перед входом.

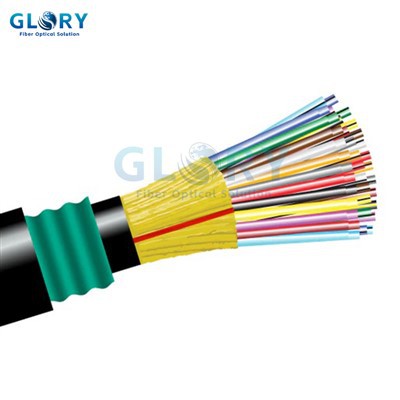

Крок 2: Підготовка волокна
Очистіть кольорові буферні пробірки. Акуратно відокремте окремі волокна. Ретельно очистіть кожен кінець-волокна спиртом і серветкамиранішерозщеплення. Розріжте волокно за допомогою прецизійного ножа, дотримуючись інструкцій. Негайно огляньте розкол.
Крок 3: Створення підключення
Зварювання зварюванням:Відкалібруйте зварювальний пристрій. Обережно вирівняйте серцевини волокон. Виконати зрощення. Насуньте тепло{3}}захист від термоусадки на з’єднання та стисніть його. Надійно встановіть захищене з’єднання в затискач лотка. Записуйте втрати при зрощенні (цільове значення менше або дорівнює 0,05 дБ).
Механічне зрощення:Використовуйте для швидкого ремонту або обмежених просторів. Чітко дотримуйтеся вказівок виробника роз’єму. Ретельно контролюйте вирівнювання. Втрата тесту негайно.
Крок 4: Маршрутизація, зберігання та маркування
Акуратно змотайте волокна в лотки або навколо котушок. Дотримуйтесь мінімальний радіус вигинузавжди(Більше або дорівнює 30 мм для SMF є критичним). Закріпіть волокна затискачами. Встановіть косички/з’єднувачі. Прокладіть патч-корди за допомогою напрямних. Нанесіть чіткі, міцні етикеткикоженпорт, кабель, з’єднувальний лоток і патч-корд за допомогою простої узгодженої системи (наприклад, Building-Room-Port).
Крок 5: Герметизація, заземлення та перша перевірка
Для відкритих ящиків ретельно запечатайтекоженточку входу та шов корпусу за допомогою набору з комплекту. Переконайтеся, що дріт заземлення належним чином підключено до зазначеної точки. Візуально огляньте всередині: чи надійно захищені волокна? Згинається добре? Мітки зрозумілі? Використовуйте VFL, щоб перевірити базову безперервність світла на всіх шляхах.
IV. Ключові міркування та Контрольний список-попередження несправностей
Червоні лінії захисту волокна: НІКОЛИ:
Потягніть за відкриті волокна.
Подрібнюйте волокна під інструментами або важкими предметами.
Згинайте волокна щільніше, ніж мінімальний радіус (більше або дорівнює 30 мм!).
Торкніться очищених торців-з’єднувача.
Чистота обов'язкова:
Очистіть інструменти, робочі поверхні та рукавички. Огляньте і почистітькоженторець волокна-під мікроскопом (100x/200x) перед під’єднанням. Пил – ворог.
Гарантія якості зварювання:
Only trained, certified technicians should splice. Calibrate fusion splicers daily. Reject splices >Втрата 0,05 дБ без сумніву.
Критичні параметри:
Безжально дотримуйтеся правил радіусу згину. Переконайтеся, що зовнішні ущільнювачі коробки проходять випробування на занурення у воду IP68. Закрутіть усі гвинти корпусу відповідно до специфікації (0,3-0,5 Нм).
Професіоналізм і докази:
Дотримуйтеся стандартів TIA-568/ANSI/NECA 301. Задокументуйте все: ім’я інсталятора, дату, результати втрати з’єднання (OLTS/OTDR), фотографії, карти етикеток. Це ваш юридичний і технічний доказ.
