Вступ: поза специфікацією
Забудьте про абстрактні обіцянки про швидкість. У живому центрі обробки даних кабельне з’єднання не стосується теоретичної пропускної здатності; це про фізичну реальність тепла, простору та людських рук. Старі стелажі одноволоконних патч-кордів, барвистий, але хаотичний ліс створювали вузькі місця, які ми не могли собі дозволити. Я бачив, як технічні працівники витрачали півгодини на пошук єдиної несправності в тому лабіринті, поки лунав системний сигнал. Перехід до структурованого кабелю високої-щільності з використанням систем MTP/MPO та модульних панелей був не просто оновленням; це був перехід від кустарного ремесла до повторюваної, надійної техніки. Це основа, яка робить 40G, 100G і вихід за межі не просто можливим, а керованим.

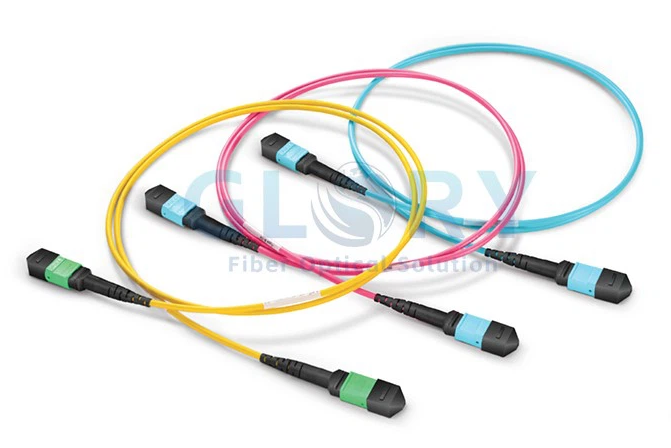

MTP/MPO: Не просто конектор, а філософія
Називаючи роз’єм MTP/MPO «щільним» з’єднувачем, ви продаєте його менше. Це система в розетці. Розміщуючи 12, 16 або 24 волокна в корпусі, який не набагато більший за стандартний SC, він представляє фундаментальну зміну дизайну. Відмінність має значення: MPO — це загальний стандарт (Multi-fiber Push-On), тоді як MTP — це спеціальна, найкраща реалізація від US Conec, відома своєю точністю та довговічністю-деталлю, яка стає критичною під час тисяч циклів сполучення.
Реальна-перевага полягає не лише в щільності; це передбачуваність. У розгортанні 100G-SR4, для якого потрібно 8 волокон, ви більше не потребуєте обробки, маркування та маршрутизації чотирьох окремих дуплексних пар LC. Ви обробляєте один предмет. Під час розгортання о 3 годині ночі, коли кофеїн зникає, зменшення потенціалу помилок є відчутним. Магістральні кабелі з-заводськими терміналами, які використовують ці з’єднувачі, поставляються з перевіреними відполірованими кінцями. Я пам’ятаю проект, у якому ми провели 144 волокна між поверхами за допомогою дванадцяти 12-волоконних магістралей MTP. Те, що було б тижневим терміном роботи двох інженерів, було завершено за півдня. Зекономлений час стосувався не лише праці; мова йшла про швидше розміщення прибуткового обладнання онлайн.

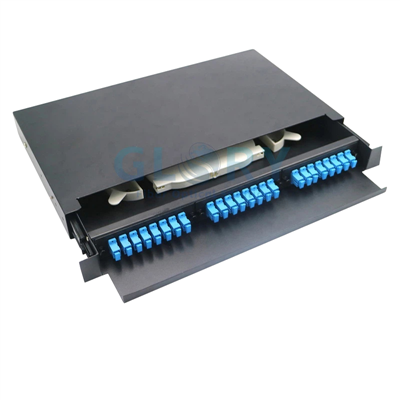

Комутаційні панелі: де система заробляє на себе
Комутаційна панель часто розглядається як пасивний шматок металу. На практиці це центральна нервова система вашого фізичного рівня. Різниця між стандартною РК-панеллю та високо-модульною панеллю — це різниця між статичною книжковою полицею та бібліотекою з розсувною драбиною. Останній призначений для активного, постійного використання.
Критичним компонентом є касета, або модуль. Це перекладач між високо-магістралью та світом обладнання. Одна касета, наприклад, приймає один 12-волоконний MTP із задньої панелі та представляє 6 дуплексних портів LC на передній панелі. Вибір тут стратегічний. Фіксована-панель роз’ємів заблокує вас. Модульна система від таких постачальників, як Panduit або Corning, дає змогу адаптуватися. Потрібно змінити LC на SC для застарілого масиву зберігання? Поміняйте касету. Потрібно перейти на 24-волоконну магістраль для майбутніх 400G? Залишається каркас; ви змінюєте внутрішні органи. Я на власні очі бачив економію коштів завдяки цьому підходу під час поетапного оновлення, коли існуючі рами панелей пережили три покоління оновлення технологій.
Полярність: пастка тихого інсталятора
Полярність є найбільш часто неправильно розуміним і невдалим аспектом розгортання MPO. Концепція проста: світло має передаватися від порту Tx на одному кінці до порту Rx на іншому. З 12 ідентичними волокнами в одному роз’ємі для досягнення цього потрібна продумана схема перехрещення, визначена TIA-568 як методи A, B і C.
Теорія чиста; практика - це місце, де трапляються невдачі. Пастка — непослідовність. Ви можете придбати магістральні кабелі за методом B, але випадково встановити касети типу A. Посилання буде мертвим, а несправність непомітна для очей. Одного разу я провів важкий день, шукаючи несправності в новому каналі зв’язку 40G, але виявив, що полярність касети була перевернута, оскільки інсталятор не перевірив тип, вибитий на корпусі.
У польових умовах метод B став стандартом де-факто за його простоту: «перевертання» виконується один раз усередині магістрального кабелю. Комутаційні шнури завжди проходять прямо-. Така консистенція зменшує когнітивне навантаження. Правило є абсолютним: перш ніж щось підключати, перевірте метод на етикетці магістрального кабелю, на касеті та в проектній документації. Ваш люксметр буде вам вдячний.
Інтеграція: вид зі стійки
Давайте пройдемося по реальній послідовності розгортання, як це насправді відбувається. Ви під’єднуєте новий ряд верхніх-перемикачів-стійки до основної панелі агрегації за 30 метрів.
Спочатку ви встановлюєте рами патч-панелі високої-щільності в обох місцях. Потім ви витягуєте -заздалегідь завершені магістральні кабелі MTP-це товсті, міцні кабелі із захисними вушками. Ви направляєте їх через верхній лоток або трубу під -підлогою, з’єднуючи задню частину панелі A з задньою частиною панелі B. Це ваша постійна захищена опора. На місці немає зварювальних апаратів.
Далі ви заповнюєте панелі касетами, які відповідають вибраній полярності. Ви почуєте міцне клацання, коли роз’єм MTP з’єднується з касетою ззаду. На передній панелі тепер у вас чистий, позначений масив портів LC. Нарешті, ви використовуєте короткі LC дуплексні патч-шнури з -кольоровим кодуванням для підключення цих передніх портів до певного комутатора або портів сервера. Посилання опубліковано повністю.
Експлуатаційні переваги значні. Усунення несправностей є ізольованим: якщо зв’язок виходить з ладу, ви спочатку замінюєте короткий, доступний передній-патч-корд. Масштабування є логічним: додавання нового комутатора означає використання більшої кількості портів на існуючій касеті або вставлення нової. Проведення кабелів є невід’ємним, а не запізнілим. Повітряний потік, який часто є запізнілою думкою в кабелях, значно покращується, оскільки товсті постійні стовбури акуратно прокладені ззаду, а спереду використовуються лише необхідні короткі перемички.
Реалізація: Уроки на практиці
Планування на папері - це одне; інсталяція в переповненому, шумному центрі обробки даних є іншою. Ось які роки розгортання підтвердили, що-не підлягають обговоренню:
Дизайн із Slack, а не тільки з простором
Залиште 70% заповнення панелей, але також створіть чіткі петлі для магістральних кабелів. Сервісна петля, акуратно згорнута та закріплена всередині вертикального менеджера, є страхуванням від майбутніх переміщень стійки або випадкового потягування.
Полярність як релігія
Задокументуйте обраний вами метод (знову ж таки, рекомендується B) у Run Book. Потім фізично позначте кожен кінець магістрального кабелю та касетний лоток «Методом B» за допомогою постійного маркера. Візуальна надмірність запобігає помилкам.
Радіус вигину - це закон, а не рекомендація
Різкі вигини спричиняють втрату "макро{0}}вигину". Я тестував ланки, які проходили, але були на краю, тому що стовбур був надто туго затиснутий за рогом. Використовуйте плавні-менеджери радіусів всюди.
Ярлик для наступної людини, а не для вас
Дотримуйтесь TIA-606-C. Ваші мітки мають бути зрозумілі комусь о другій годині ночі під час кризи. Включіть вихідну стійку, кінцеву стійку та ідентифікатор схеми. Проста надрукована етикетка краще, ніж рукописна стрічка.
Пилозахисні ковпачки залишаються увімкненими до підключення
Внутрішня частина невикористаного наконечника MTP є магнітом для пилу та ворсу. У моєму наборі інструментів я тримаю пляшку зі стисненим повітрям і коробку чистячих паличок. Кожен з’єднувач перевіряється за допомогою кишенькового прицілу перед з’єднанням-без винятків.
Тестуйте все, не припускайте нічого
Базове тестування за допомогою набору для тестування оптичних втрат (OLTS) є обов’язковим після -інсталяції. Але також перевірте після будь-якої зміни конфігурації. Найпоширенішою проблемою після-зміни є не поломка, а брудний роз’єм під час поводження. Задокументувати вартість втрат; вони є вашою основою для майбутньої діагностики.
Такий підхід до кабельної розводки перетворює її з необхідної витрати на стратегічний актив. Це система, яка визнає обмеження фізики, помилковість операторів і неминучість змін. Мета полягає не лише в тому, щоб сьогодні з’єднати точку А з точкою Б, а й створити фізичний рівень, який залишатиметься зрозумілим, адаптованим і надійним для наступного інженера, який відкриє двері стійки.
