Оптоволоконні кабелі MTP проти MPO: реальні відмінності, які важливі для вашої мережі

вступ

Сучасні центри обробки даних потребують швидкого підключення. Вони використовують мережі 40G, 100G і 400G. Багато людей говорять проКабелі MTP і MPO. Вони часто використовують слова так, ніби вони означають те саме. Це неправильно. Це створює проблеми при купівлі обладнання.

Істина проста. MTP - це спеціальна, краща версія стандартного роз'єму MPO. Цей посібник пояснює справжні відмінності. Ви дізнаєтеся, як вибрати правильний кабель. Ми використовуємо факти з таких галузевих стандартів, як TIA/EIA-604-5 і IEC 61754-7 . Знання цих деталей допомагає вашій мережі працювати добре. Це також економить гроші.

Що насправді означають MPO та MTP

MTP буває різним. Це не стандарт. Це зареєстрована торгова марка, що належить компанії під назвою US Conec. MTP — це спеціальний високоякісний-роз’єм MPO. Усі роз’єми MTP є роз’ємами MPO, але не всі роз’єми MPO мають якість MTP.

Роз’єм MTP використовує базовий дизайн MPO та покращує його. Це додає особливі функції. Ці функції включають плаваючу втулку, еліптичні напрямні штифти та знімний корпус. Завдяки цим змінам конектори MTP краще справляються зі стресом. Вони більш точно з'єднують волокна. З мого досвіду, ця точність – це те, за що ви платите. Роз’єми MTP відповідають або перевершують стандарт MPO. Зазвичай вони мають нижчу втрату сигналу (близько 0,25 дБ) і кращий контроль відбиття (більше або дорівнює 35 дБ), ніж звичайні роз’єми MPO. Люди часто говорять «MTP», коли мають на увазі будь-який роз’єм MPO. Це викликає плутанину. Пам’ятайте: MPO – це загальна назва. MTP є преміальним брендом у цій групі.

Фізичні відмінності, які ви можете побачити та відчути

Зміни в MTP – це не просто маркетинг. Вони фізичні. Ви можете побачити і відчути їх. Ці відмінності мають значення для продуктивності та довговічності.

Плаваюча наконечник:Наконечник — це частина, яка утримує волокна. У стандартному роз'ємі MPO ця частина фіксується на місці. У роз’ємі MTP наконечник «плаває». Він може трохи рухатися всередині корпусу. Це важливо. Коли ви підключаєте кабель, все ніколи не буває ідеально рівним. Плаваюча наконечник дозволяє волокнам регулюватися. Він сам знаходить найкращу точку контакту. Це зменшує навантаження на волокна. Це робить зв'язок більш стабільним. Аналіз 2025 року, проведений Link-pp, зазначив, що ця плаваюча конструкція може зменшити внесені втрати до 40% порівняно з фіксованою конструкцією.

Напрямні шпильки:​ Ці контакти вирівнюють роз’єми, коли ви з’єднуєте їх разом. У звичайних роз’ємах MPO використовуються круглі гострі штирі. Ці шпильки можуть зношуватися. Вони також можуть утворювати дрібні шматочки сміття під час тертя. З’єднувачі MTP використовують еліптичні (овальної -форми) штирі з нержавіючої сталі. Вони підходять точніше. Вони менше зношуються і майже не утворюють сміття. Це означає, що роз’єм добре працює для більшої кількості циклів під’єднання та від’єднання-.

Знімний корпус:Це великий. Зовнішню оболонку роз’єму MTP можна зняти. Ви не можете зробити це з більшістю простих кабелів MPO. Чому це має значення? Це дозволяє проводити польовий ремонт. Якщо напрямний штифт зламається, ви можете замінити лише корпус. Ви також можете правильно очистити наконечник. Ви навіть можете змінити роз’єм із «папа» (зі шпильками) на «мама» (з отворами) на-сайті. Ви можете змінити полярність (Тип A, B або C), не розрізаючи кабель. Це економить величезну кількість часу та грошей у діючому центрі обробки даних.

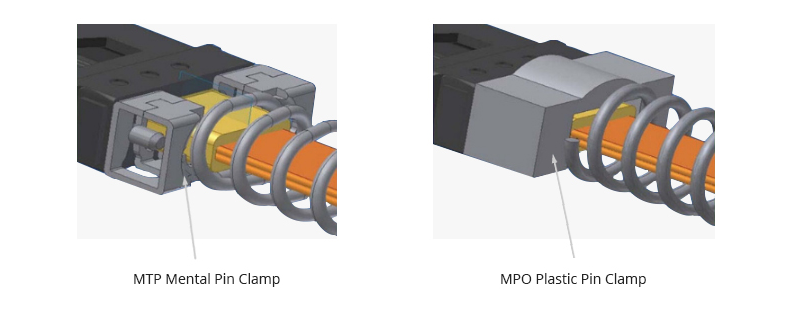

Кращі матеріали:З’єднувачі MTP часто використовують міцніший пластик і кращі пружини. Пружина підтримує постійний тиск на волокна для хорошого контакту. Оболонка кабелю також міцніша. Завдяки цьому кабелі MTP прослужать довше в тісних, гарячих стійках центру обробки даних.

Показники ефективності: чому вони впливають на ваш бюджет

Розмова дешева. Цифри розповідають реальну історію. Давайте подивимося на дані галузевих тестів 2025 року.

Внесені втрати є найважливішим числом. Це скільки світлового сигналу втрачено під час з’єднання. Нижче – краще. Для мережі 400G загальний бюджет втрат дуже малий. Кожна частка дБ має значення. Як бачите, роз’єми MTP Elite втрачають половину світла (або менше) порівняно з хорошим загальним MPO.

Зворотні втрати вимірюють відбите світло. Сильні відбиття спотворюють лазерний сигнал у джерелі. Роз'єми MTP набагато краще контролюють це відображення.

Довговічність – це те, скільки разів ви можете підключати та від’єднувати кабель, перш ніж він зношиться. Центр обробки даних із частими змінами потребує 1000+ циклів MTP. Загальний MPO може вийти з ладу після 500.

Ось реальний випадок. Великий хмарний провайдер в Азії спробував заощадити гроші, використовуючи загальні магістралі MPO для нової побудови магістральної-мережі 400G. Протягом шести місяців вони спостерігали періодичні збої зв’язку. Тестування показало, що внесені втрати перевищують 0,5 дБ на багатьох з’єднаннях, з’їдаючи їх запас надійності. Винуватець? Зношені напрямні штифти та сміття в адаптерах MPO. Вони замінили магістральні канали на кабелі MTP Elite. Проблема зникла. Початкові заощадження були зведені нанівець витратами на усунення несправностей і доопрацювання. Це класичний приклад того, як бути «розумним у копійки та дурним фунтом».

Чи можна поєднувати MTP і MPO? Правда сумісності

Так, їх можна фізично з’єднати. Форми однакові. Вилка MTP підійде до розетки MPO. Але не варто очікувати преміальної продуктивності.



Коли ви їх змішуєте, з’єднання буде настільки ж хорошим, як і найгірша частина. Якщо ви підключите базовий кабель MPO до порту MTP, більші втрати та погане вирівнювання сторони MPO обмежать весь зв’язок. Ви можете отримати помилки сигналу. Ви також ризикуєте пошкодити точні еліптичні напрямні штифти адаптера MTP дешевими круглими штифтами MPO.



Органи зі стандартизації кажуть, що вони-взаємопов’язані. Але на практиці для надійної високопродуктивної-мережі їх не слід змішувати. Дотримуйтесь одного типу. Якщо вам потрібно змішувати, використовуйте лише сертифіковані високоякісні-кабелі MPO від авторитетних брендів, і майте на увазі, що ваша продуктивність впаде.

Де використовувати кожен із них: практичний посібник

Отже, який із них варто купити? Відповідь повністю залежить від ваших потреб.

Виберіть MTP для таких ситуацій

Гіпермасштабні центри обробки даних і кластери AI/ML:Для мереж 400G, 800G і майбутніх 1,6T вам потрібен кожен дБ продуктивності. MTP Elite – це не розкіш; це вимога. У обмеженому бюджеті збитків немає місця для помилок.

Мережі з частими змінами:​ Якщо ви постійно переміщуєте, додаєте чи змінюєте кабелі (наприклад, у -центрі спільного розміщення чи випробувальній лабораторії), знімний корпус MTP стане порятунком. Він перетворює зламаний кабель зі сміття на швидке рішення.

Майбутня-перевірка:​ Якщо ви будуєте мережу сьогодні, яку хочете оновити пізніше, інвестуйте в MTP. Його краща продуктивність і довговічність забезпечать більш високі швидкості.

Місія-Критично важливі опорні лінії:Основні з’єднання між головними вимикачами мають використовувати найнадійніші частини. Нижчий рівень відмов MTP тут вартий витрат.

Для таких ситуацій достатньо загального MPO

Мережі 40G або 100G з простими бюджетами:​ Старі стандарти, такі як 40G SR4, мають менші обмеження на втрати. Тут може добре працювати загальний MPO хорошої якості.

Короткі, прості посилання:​ Для простого з’єднання всередині однієї стійки на відстані кілька метрів розширені функції MTP можуть бути надмірними.

Проекти з обмеженим бюджетом:​ Якщо початкова вартість є єдиним, що має значення, а швидкість мережі низька (наприклад, 10G), загальний MPO може бути правильним вибором. Але ви повинні купувати у перевіреного постачальника. Уникайте найдешевших без-кабелів. Вони зазнають невдачі.

Вартість проти вартості: реальна ціна

Давайте поговоримо про гроші. 3-метровий 12-волоконний багатомодовий кабель OM4 може коштувати:

Загальний MPO: 18–32

Стандарт MTP: 30–50

MTP Elite (Low-Los): 45–70

Так, MTP коштує авансово дорожче-іноді на 30–60% дорожче. Але подивіться на загальну вартість. Збій мережі в центрі обробки даних може коштувати тисячі доларів за хвилину. Переробка для заміни несправної магістралі MPO дорога. Конструкція MTP-з можливістю ремонту та вища надійність означають, що ви витрачаєте менше на обслуговування та простої. Для великого розгортання вищий рівень успіху зв’язків MTP Elite може фактично зробити його дешевшим за робоче з’єднання, ніж партія стандартних кабелів MPO, де 5% не проходять тестування.

Мій останній дубль

Вибір між MTP і MPO полягає не лише у виборі конектора. Це рішення щодо філософії мережі. Ви будуєте за найнижчу початкову вартість чи за найнижчу загальну вартість володіння?

MPO є стандартом. Це працює. Для багатьох застосувань він цілком достатній. Але MTP — це інженерне рішення. Це те, що ви використовуєте, коли невдача не є варіантом, коли продуктивність є критичною та коли вам потрібна гнучкість для адаптації.

Для будь-якого нового розгортання, орієнтованого на 400G або вище, або для ядра будь-якого серйозного центру обробки даних, я наполегливо рекомендую MTP. Невелика премія, яку ви платите, забезпечує вам спокій, запас продуктивності та робочу гнучкість. У світі високо{3}}швидкісних даних це майже завжди вигідно.

Не вірте мені на слово. Стандарти чіткі (IEC 61754-7, TIA-604-5). Дані тесту чіткі. Досвід великих мережевих операторів очевидний. MTP — це вдосконалений, надійний вибір. MPO - це базовий, економічний вибір. Знайте різницю. Вибирайте на основі того, що дійсно потрібно вашій мережі.
