Імператив масштабування: від плато 100G до кордонів 800G

Традиційні архітектури spine-leaf, які часто побудовані з дуплексними роз’ємами LC або SC, стикаються з межею 400G і більше. Величезна кількість волокон, необхідних для паралельної оптики, може перевантажити організацію кабелів і простір у стійці. Стратегічна відповідь полягає в повному переході на структуровані волоконно-оптичні патч-панелі високої-щільності та кабельні екосистеми на основі MPO/MTP-.

Модуль 400G-SR8, наприклад, використовує 16-волоконний роз’єм MPO-16 (8 волокон для передачі, 8 для прийому). Розгортання тисяч таких каналів з дуплексними з’єднувачами є неприйнятним. Сучасні оптоволоконні патч-панелі високої щільності, такі як блоки 2U або 4U, що підтримують 96, 144 або навіть більшу кількість портів, розроблені для керування цією щільністю. Це не пасивні корпуси, а активні компоненти стратегії управління кабелями, сконструйовані зі спеціальним контролем радіусу вигину, чіткими маркуваннями та надійним захистом від натягу.

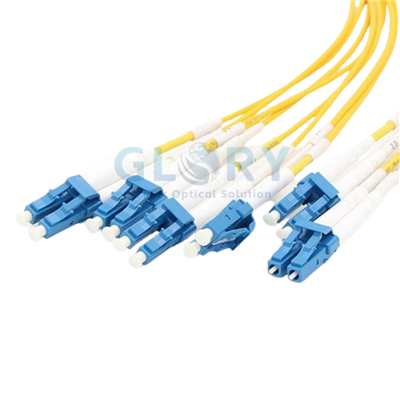

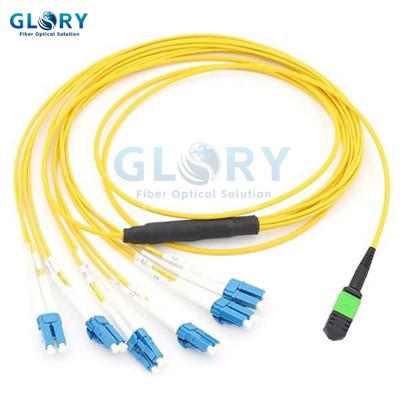

Справжня інновація в точках переходу. Магістральні кабелі MTP/MPO-попередньо{2}}закінчені джгути з роз’ємами MPO на обох кінцях-створюють чисті, модульні магістральні зв’язки між панелями. Роз’ємні кабелі від MTP до LC забезпечують важливий-вихід для підключення до окремих портів комутатора або серверів. Цей модульний підхід, перевірений у розгортаннях основними хмарними постачальниками, скорочує час встановлення до 70% порівняно з традиційними польовими терміналами та мінімізує ризик-зниження продуктивності згинів або поганих з’єднань.

Тест 2024 року, проведений Ethernet Alliance, продемонстрував, що попередньо{1}}розривна система MPO-12 до 6xLC для додатків 400G-SR4.2 підтримувала постійні внесені втрати нижче 0,35 дБ на сполучену пару, відповідаючи та перевищуючи специфікації IEEE 802.3bs. Вибір між волоконно-оптичною патч-панеллю, налаштованою на над-високу щільність, і тією, що має пріоритет на легшу реконфігурацію, є ключовим робочим-компромісом; вища щільність часто відбувається за рахунок дещо збільшеного часу повторної латки.

Продуктивність активної оптики в кінцевому підсумку залежить від якості та характеристик пасивного оптоволокна. Для внутрішніх волоконно-оптичних кабелів центрів обробки даних перехід на 400G/800G закріпив широкосмугове багатомодове волокно OM5 (WBMMF) і одномодове волокно OS2 (SMF) як домінуюче середовище. Оптоволокно OM5 із розширеною смугою пропускання на довжинах хвиль 850-950 нм підтримує 400G-SR4.2 на 100 м і, за прогнозами, підтримуватиме 800G-SR8 на 70 м, забезпечуючи економічно-ефективне рішення для меншої-досяжності верх-з’єднання стійки (ToR) із листом.

Однак для будь-якого з’єднання за межами 100-150 м або для майбутнього-захисту від 1,6T і когерентних технологій одномодове волокно OS2 є однозначним, хоча й трохи дорожчим вибором.

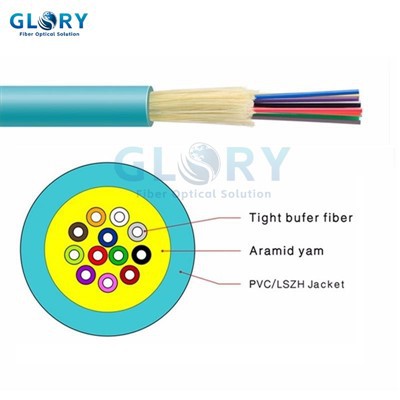

Його практично необмежена пропускна здатність і низьке затухання роблять його єдиним життєздатним середовищем для між--хребетних і внутрішньо-каментарних з’єднань. Сама конструкція кабелю має вирішальне значення. Внутрішній кабель із низьким-тертям із гладкими,-бездимними-галогенними (LSZH) оболонками необхідний для великого-об’ємного-вигину монтажу в перевантажених верхніх лотках. Для центрів обробки даних із зовнішніми підключеннями або розгалужених кампусів вибір зовнішнього оптоволоконного кабелю є однаково стратегічним.

Зовнішній броньований волоконно-оптичний кабель забезпечує важливу стійкість до гризунів і роздавлення для прямого закопування, тоді як зовнішній кабель ADSS (повністю-діелектричний-підтримуючий) розроблений для повітряного розгортання без окремого дроту зв’язку. Технічні характеристики затухання для цих-волокон дальнього сполучення мають першорядне значення; Кабелі преміум-класу OS2 тепер регулярно досягають 0,16 дБ/км при 1550 нм, цифра, яка безпосередньо перетворюється на довші діапазони підсилювачів і нижчу вартість системи.

У міру того як центри обробки даних розвиваються в бік більш розподіленої архітектури з-обізнаністю про межі, оптоволоконна магістраль також повинна підтримувати пасивну оптичну локальну мережу (POL) та інфраструктури моніторингу в межах об’єкта. Тут розгалужувачі PLC відіграють життєво важливу роль.

На відміну від попередньої технології з плавленим біконічним конусом (FBT), розгалужувачі PLC (планарна світлохвильова схема), такі як компактні розгалужувачі ПЛК 1x8 або модулі розгалужувачі 1x2 ПЛК, пропонують чудову послідовність продуктивності, нижчі-залежні від поляризації (<0.1 dB), and a wider operating temperature range (-40°C to 85°C). They are integrated into splitter cassette units within the main distribution area (MDA) to enable a single transceiver to broadcast signals to multiple endpoints for management or security systems. The integrity of every connection point is non-negotiable.

The move to higher speeds has made return loss (RL) specifications for fiber optic connectors drastically more stringent. While UPC (Ultra Physical Contact) connectors with a typical RL of >50 дБ було достатньо для систем 10G, 400G і 800G, особливо тих, що використовують модуляцію PAM4, часто вимагають роз’єми SC APC або LC APC.

The angled physical contact (APC) polish provides a RL of >60 дБ, мінімізуючи відбитий шум, який може серйозно погіршити складну діаграму PAM4. У методі встановлення також є інновації: швидкі з’єднувачі (також відомі як-з’єднувачі, що встановлюються на місці), що дозволяють-на місці,-без використання інструменту-з ефективністю внесення втрат, яка тепер конкурує з заводськими-полірованими з’єднувачами (<0.3 dB), a crucial factor for rapid repairs and scaling in hyper-scale environments.
