Повторювана подія низького рівня-на трасі OTDR, саме на 45-метровій позначці, що відповідає кінці ряду-, показує додаткові 0,15 дБ втрати на 1550 нм порівняно з 1310 нм. Ця сигнатура часто вказує не на несправне з’єднання чи забруднений роз’єм, а на більш системну проблему в сучасних центрах обробки даних,-орієнтованих на ефективність: температурний градієнт, спричинений утриманням холодних- і гарячих проходів. Хоча стримування однозначно корисно для ефективності використання електроенергії (PUE), воно створює чіткий мікроклімат длякабельна розв'язка центру обробки данихінфраструктура. Волоконно-оптичні кабелі, які часто сприймаються як інертні провідники світла, насправді сприйнятливі до механічних і оптичних наслідків тривалої різниці температур, що вимагає переробки як вибору продукції, так і стратегії шляху.
Фізика проблеми: затухання як функція температури
Основний механізм - це мікровигин. Зміни температури викликають розширення та звуження матеріалів кабелю-самого скловолокна, акрилатного покриття та навколишньої оболонки. Їх різні коефіцієнти теплового розширення (КТР) створюють напруги. У замкнутому середовищі волокно, що йде від холодного проходу (можливо, 18-22 градуси) до гарячого проходу (потенційно 35-40 градусів або вище за ІТ-пристроєм), відчуває поздовжній температурний градієнт. Стандарт TIA-942 визнає це, зазначаючи, що різниця температур між захисними бар’єрами може перевищувати 20 градусів. Ця напруга може спричинити тиск волокна на мікроскопічні дефекти буферної трубки або на інші волокна, викликаючи невеликі періодичні вигини. Ці мікровигини поєднують світло від режиму спрямованої серцевини в моди оболонки вищого порядку, які швидко слабшають. Ефект залежить від довжини хвилі, непропорційно впливаючи на довші хвилі (наприклад, 1550 нм, 1625 нм), важливі для CWDM/DWDM і моніторингу системи, порівняно з 1310 нм. Дослідження, такі як ті, що цитуються в IEC TR 62614-2, показують, що для стандартного волокна G.652.D температурний цикл від -20 градусів до 70 градусів може спричинити перехідне збільшення загасання до 0,1 дБ/км при 1550 нм, з потенціалом для постійного зсуву, якщо механічне навантаження спричинить пластичну деформацію в матриці кабелю.
Загадка-високої щільності:MTP/MPOСистеми під напругою

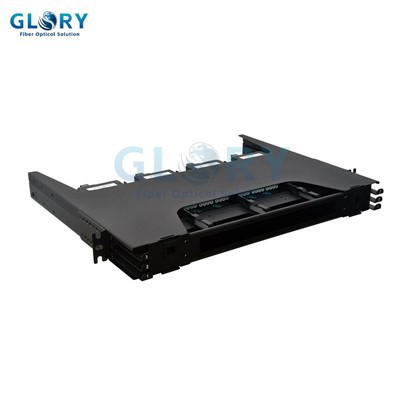

Рух назустрічMTP/MPO магістральні кабелі для архітектур хребта-leaf і додатків 400G/800G ускладнюють завдання. Один 144-волоконний магістральний кабель представляє значну концентрацію теплової маси та механічної складності. Всередині щільно упакованийволоконно-оптична патч-панель, радіус вигину окремих волокон усередині роз’єму MTP і прокладання віяло-розрізів магістрального кабелю мають вирішальне значення.
Панель, встановлена на шафі в гарячому проході, піддаватиме високій температурі всю магістраль і її ряд роз’ємів. Чоботи для розвантаження натягу та внутрішня кабельна розводка панелі повинні бути сконструйовані таким чином, щоб витримувати не лише статичний вигин, а йдинамічнийякий змінюється залежно від температури в проході. Погана конструкція може перетворити дельту в 15 градусів на кумулятивний мікровигин на 72 або 144 волокнах одночасно. Відповіддю промисловості стали кабелі з оптимізованими наповнювачами та вільними конструкціями трубок, які дозволяють волокну рухатися вільніше, а також панелі з більшими радіусами керування. Компромісом-часто є збільшення жорсткості кабелю та зменшення щільності пакування-, що є прямим конфліктом із високою-кількістю-портів у сучасних верхніх-конструкціях-стійки.
Стратегічний план: розміщенняВолоконно-оптична коммутаційна панель
Розташування інтерконнекту стає стратегічним рішенням. Розгортання первинноговолоконно-оптична патч-панель у холодному проході здається логічним, захищаючи пасивну інфраструктуру від найвищих температур. Однак це може збільшити довжину перемичок, які повинні перетинати гарячий прохід, щоб досягти активного обладнання, піддаючи градієнту більшу довжину волокна.
І навпаки, розміщення панелей у гарячому проході піддає патч-корди та інтерфейси з’єднувачів термічному старінню та потребує використання компонентів з вищими-температурами-. Більш тонкий підхід, який спостерігається у широкомасштабних-реалізаціях таких операторів, як Microsoft і Google, — це розподілена архітектура виправлень. Основні розподільчі магістралі, часто броньовані та розраховані на ширші температури, проходять над головою або під підлогою.
Вони закінчуються меншими локалізованими патч-панелями, встановленими збоку шафи, мінімізуючи довжину перемичок, які піддаються переходу від-до-проходу. Цей підхід надає пріоритет стабільності постійного зв’язку (магістралі) і локалізує теплові ефекти на більш короткі, більш керовані сегменти плям.
Вибір волокна: поза G.652.D
Вибір за замовчуванням стандартного одномодового-волокна (ITU-T G.652.D) часто недостатній для захисних середовищ із різкими градієнтами. Переважають дві альтернативи:
Волокна, нечутливі до вигину (ITU-T G.657.A1/B3):
Розроблено зі зміненим профілем показника заломлення, щоб протистояти втратам на макро- та мікро-згині. У сценарії стримування волокно G.657 може пом’якшити стрибки загасання, спричинені термічним стресом. Однак компроміс- включає потенційно вищі втрати на з’єднанні зі стандартними волокнами G.652, якщо вирівнювання серцевини не ідеальне, і помірну надбавку до вартості.
Волокна з низькими-втратами, низькою-мікро-чутливістю до вигинів:
Такі постачальники, як Corning і OFS, пропонують волокна з над-низькими втратами (ULL), які поєднують знижений коефіцієнт загасання з системою покриття, розробленою для захисту скла від зовнішніх механічних навантажень. Наприклад, волокно Corning SMF-28® ULL визначає типове збільшення загасання менше 0,02 дБ/км для температурного діапазону від -20 градусів до 85 градусів, специфікація, яка безпосередньо вирішує проблему стримування. Вартість значно вища, що виправдовує його використання насамперед у лініях дальнього зв’язку, DCI або надщільного мультиплексування за довжиною хвилі (DWDM) у центрі обробки даних, де кожен дБ втрати впливає на охоплення та спектральну ефективність.
Перевірка та моніторинг: перегляд градієнта
Перевірка після-розгортання має враховувати термічні ефекти. Тест інтеграції Tier-1 має включати вимірювання OTDR та внесених втрат, що виконуються в робочих умовах «стаціонарного-стану — з активною захисною оболонкою та ІТ-навантаженням, репрезентативним для виробництва. Порівняння графіків, отриманих під час більш холодних періодів простою, може виявити події загасання, які проявляються лише під час термічного навантаження. Крім того, системи розподіленого вимірювання температури (DTS), які використовують саме волокно як датчик, можуть бути розгорнуті вздовж критичних магістральних шляхів для відображення точного профілю температури. Ці дані можуть точно визначити гарячі точки в певних місцях шаф або там, де кабельні шляхи порушують захисні бар’єри, керуючи цілеспрямованим відновленням.
Зрештою, проектування оптоволоконної інфраструктури для закритих центрів обробки даних виходить за рамки простого підключення. Це вимагає розглядати температуру як-проектний параметр першого порядку, вибирати кабелі та панелі з огляду на їхню механічну стійкість до циклічного перегрівання та стратегічно розміщувати точки з’єднання, щоб мінімізувати вплив. Мета полягає не в тому, щоб боротися з температурним градієнтом, а в тому, щоб спроектувати кабельну установку, яка залишатиметься оптично стабільною всередині неї, гарантуючи, що прагнення до енергоефективності не відбувається за рахунок цілісності сигналу. Вибір між стандартним і преміальним оптоволокном або централізованою чи розподіленою компонуванням патч-панелі залежить від детального аналізу очікуваної дельти температури, критичності бюджету втрат зв’язку та загальної вартості володіння протягом терміну експлуатації кабельної установки.
