Ви коли-небудь замислювалися, як промінь світла долає сотні кілометрів через скловолокно, щоб забезпечити доступ до Інтернету, телебачення чи телефону? Крім самого кабелю, його подорож залежить від мережі неоспіваних героїв: оптоволоконних корпусів. Три основні типи-з’єднувальних муфт, кінцевих коробок і розподільних коробок-часто викликають плутанину. Хоча всі вони захищають делікатні волоконно-волоконні з’єднання, їх ролі, розташування та внутрішня робота значно відрізняються.
Подумайте про свою оптоволоконну мережу як про складну систему магістралей:
• Fiber Optic Splice Closure – це станція для ремонту придорожніх та постійних розв’язок.
• Оптоволоконна кінцева коробка є кінцевим гаражем і точкою входу в певну будівлю.
• Оптоволоконна розподільна коробка є центральною розв’язкою та розподільним вузлом для всього району.
Вибір правильного є критичним для надійності мережі, масштабованості й-економічної ефективності. Давайте демістифікуємо ці важливі компоненти.

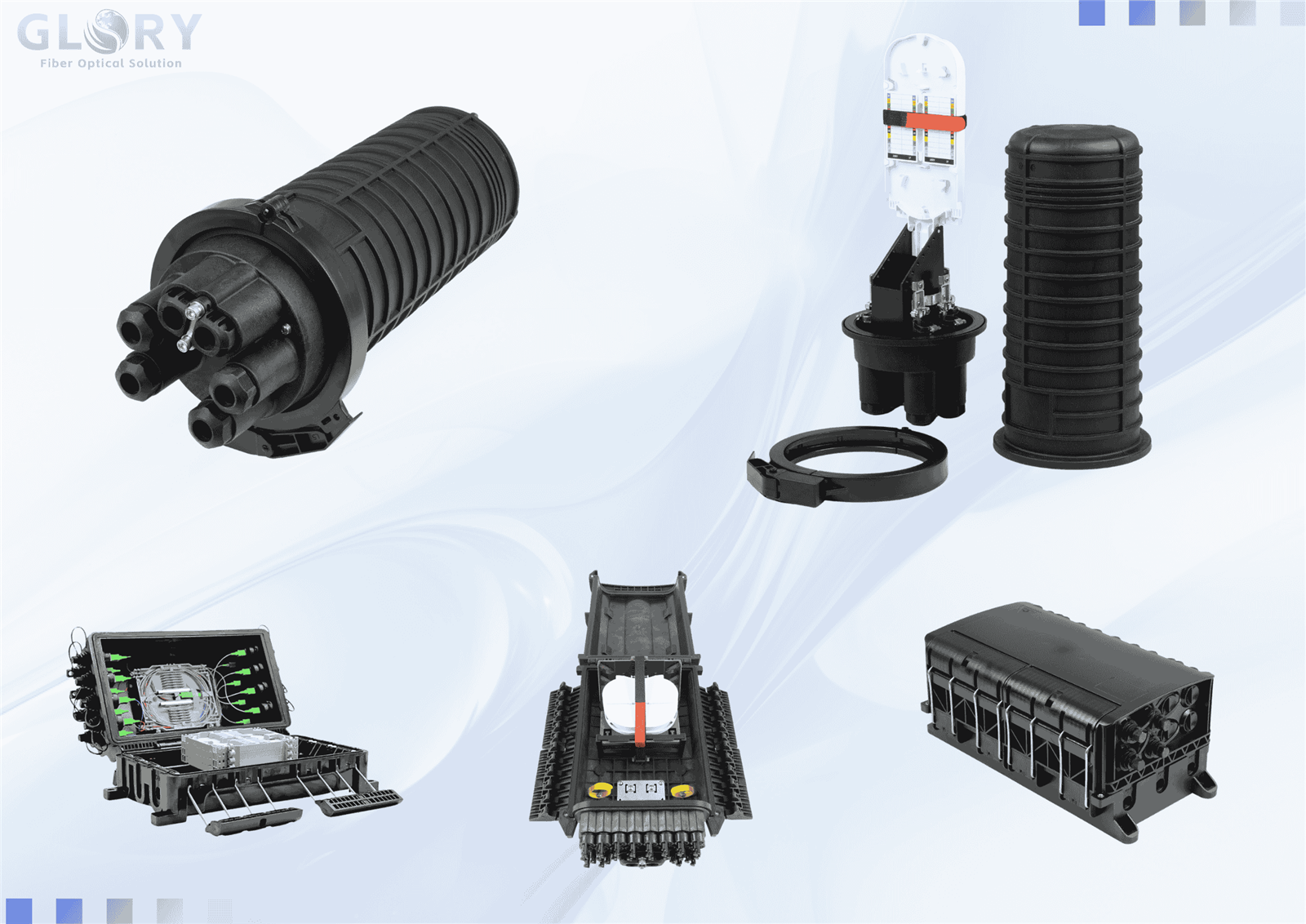

Розділ 1: Оптоволоконне закриття з’єднання – постійна точка з’єднання
Основна функція: захистити та приєднатися
Заглушка для з’єднання призначена для виконання однієї основної, постійної задачі: захистити з’єднання, де два оголених скляних волокна зварюються разом. Йдеться про створення безперервного оптичного тракту з низькими-втратами.
Основні характеристики та «ДНК»:
• Основна операція: зварювання методом оплавлення.Це передбачає зняття покриття з волокна, ідеальне розколювання кінців і використання електричної дуги для злиття їх в одне ціле. Закриття вміщує та захищає ці тендітні точки з’єднання.
• Типове розташування: Надворі, По трасі. Ви знайдете їх у повітряних установках (на стовпах), усередині підземних колодязів або прямо-закопаними вздовж траншей. Їх розміщують у будь-якому місці, де кабель потрібно подовжити, розгалужити або відремонтувати.
• Фізичні та екологічні властивості:
- Міцний і герметичний:Виготовлений із міцних корозійно-стійких матеріалів (наприклад, PC+ABS, PP) і має механічну або гелеву -систему ущільнення для досягнення високого рівня захисту IP68. Це захищає від води, пилу та гризунів.
- Термостійкий:Розрахований на екстремальні робочі температури (наприклад, від -40 градусів до +85 градусів), щоб витримувати пряме сонячне проміння, мороз і температурні цикли.
• Внутрішня архітектура:Інтер’єр організований навколо лотків для з’єднання, які можна штабелювати. Кожен лоток утримує протектори для з’єднання та забезпечує канали для акуратного обмотування та зберігання надлишкового волокна. Конструкція надає перевагу організації зрощення та звільненню від натягу над портами адаптера.
• Основний сценарій використання:
- Зрощення двох секцій-магістрального кабелю великої відстані в люку.
- Створення відгалуження («відводу») від основного живильного кабелю для обслуговування нового району.
- Відновлення кабелю, випадково обірваного під час будівництва дороги.

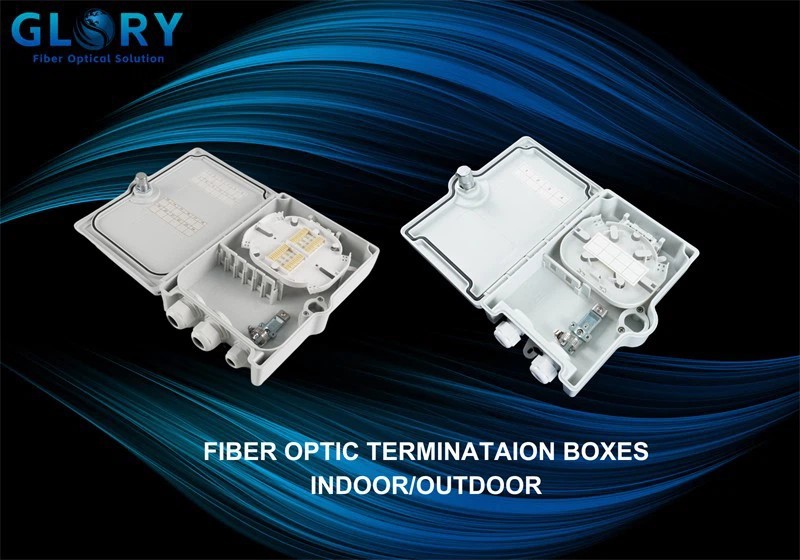

Розділ 2: Оптоволоконна кінцева коробка – остаточна демаркаційна точка
Основна функція: завершення та інтерфейс
Кінцева коробка (або термінальна коробка) позначає точку розмежування-офіційної передачі, де закінчується мережа постачальника послуг і починається електропроводка в приміщенні клієнта. Його робота полягає в тому, щоб забезпечити безпечний і доступний перехід від зовнішнього кабелю до внутрішніх-роз’ємних портів.
Основні характеристики та «ДНК»:
• Основна операція:Закінчення роз'єму. Вхідний кабель закінчується з’єднувачами (наприклад, SC або LC) на роз’ємах. Ці роз’єми встановлено на панелі адаптера, створюючи чистий інтерфейс «підключи та відтвори».
• Типове розташування:На межі мережі. Встановлюється в приміщенні (наприклад, на стіні кімнати обладнання будівлі, в домашньому гаражі) або в захищених місцях на відкритому повітрі, наприклад, на вході в будівлю.
• Фізичні та екологічні властивості:
- Компактний і доступний:Створено для більш легкого та менш частого доступу. Часто настінний-монтується за допомогою простих петель або висувного-лотка. Рівень захисту (наприклад, IP65) достатній для контрольованого середовища, але не для тривалого занурення.
- Зручний-користувач:Зосереджено на чіткому маркуванні портів і легкому виправленні для кінцевого-користувача чи технічного спеціаліста.
• Внутрішня архітектура:
Розташований навколо адаптерної панелі та функцій управління волокном, як-от котушок або затискачів для збереження слабини кіски. Він може включати блоки заземлення для металевих елементів кабелю. Простір оптимізовано для обмеженої кількості підключень.
• Основний сценарій використання:
- Корпус ONT (оптичний мережевий термінал), встановлений на зовнішній стіні будинку в розгортанні FTTH.
- Настінний-блок у серверній кімнаті офісу, куди входить зовнішня лінія обслуговування.
- Надання операторам мереж тестових точок для виявлення та усунення проблем із-абонентом.

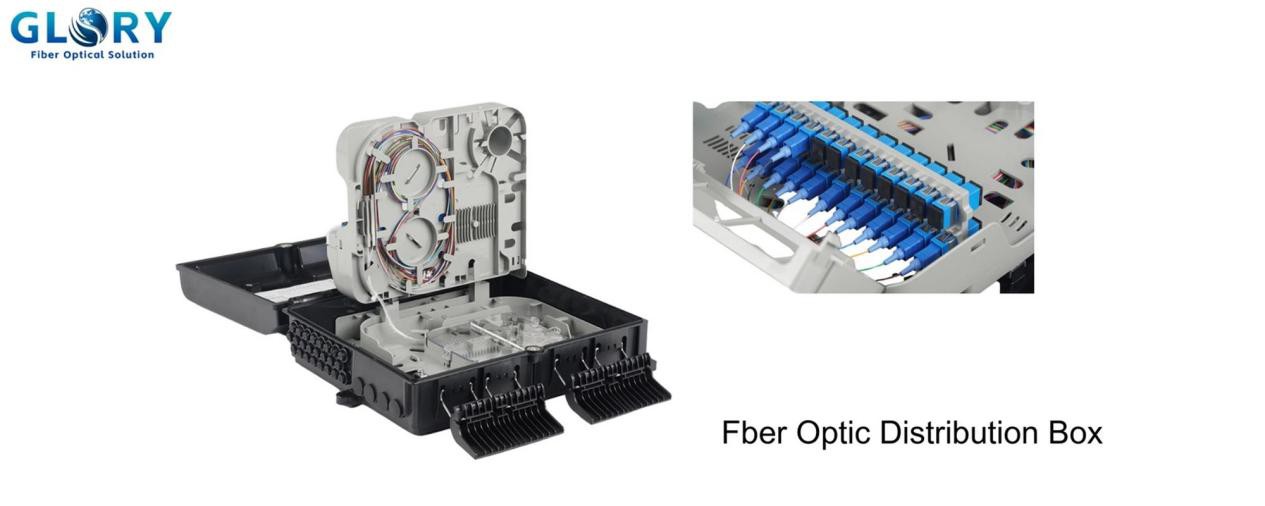

Розділ 3: Оптоволоконна розподільна коробка – центральний розподільний вузол
Основна функція: розповсюдження та перехресне{0}}з’єднання
Розподільна коробка (або Cross{0}}Connect Cabinet) є активним центром трафіку. Він не просто захищає з’єднання; він розділяє та направляє оптичні сигнали до кількох кінцевих точок, дозволяючи одному фідерному волокну обслуговувати десятки кінцевих-користувачів.
Основні характеристики та «ДНК»:
• Основна операція:Розділення сигналу та підключення. Його найважливішим компонентом є розгалужувач PLC (Planar Lightwave Circuit), який пасивно розділяє потужність вхідного сигналу на кілька вихідних сигналів (наприклад, 1x32). Це також полегшує гнучкі з'єднання за допомогою патч-кордів між різними портами.
• Типове розташування:Точки агрегації мережі. Знаходяться в зовнішніх шафах на розі вулиць, у підвальних підсобних приміщеннях багатоквартирних будинків або в розподільчих зонах центрів обробки даних.
• Фізичні та екологічні властивості:
- Більший і більш структурований:Значно більші за кінцеві коробки для розміщення великої кількості волокон, розгалужувачів і розширеного управління патч-кордами.
- Модульний і масштабований:Часто має модульні лотки для розгалужувачів і адаптерних панелей, що дозволяє додавати ємність за потреби. Зовнішні версії вимагають високого рівня захисту (IP65/IP68).
• Внутрішня архітектура:
Розроблено для-управління високою щільністю. Він включає:
- Монтажні модулі спліттера:Для утримання та організації спліттерів PLC.
- Адаптерні панелі високої-щільності:Для вхідного фідера та вихідних розподільних портів.
• Розширене керування кабелем:
Вертикальні та горизонтальні менеджери, крапельні петлі та котушки для акуратного прокладання та зберігання великого об’єму патч-кордів без порушення обмежень радіуса вигину.
• Основний сценарій використання:
- Шафа FAT (Fiber Access Terminal) у мережі FTTH, яка розділяє одне фідерне волокно для обслуговування 32 або 64 будинків у сусідстві.
- Основна точка розподілу оптоволокна на кожному поверсі великої офісної будівлі (FD/Floor Distributor).
- Центральний концентратор виправлення та з’єднання в оптичній системі розподілу даних центру.
Вибір правильного центру для правильної роботи
Хоча всі три є «волоконними коробками», їх цілі доповнюють один одного, а не взаємозамінні. Їх плутання може призвести до недоліків у проекті мережі, головного болю при встановленні та кошмарів щодо обслуговування.
Посібник із швидкого прийняття рішень:
• Потрібно остаточно з’єднати два волоконно-оптичні кабелі у траншеї або на стовпі? → Вам потрібна заглушка для з’єднання.
• Потрібно акуратно завершити лінію постачальника послуг і забезпечити стабільну розетку для маршрутизатора клієнта всередині будівлі? → Вам потрібна кінцева коробка.
• Потрібно розділити один основний сигнал, щоб обслуговувати цілий багатоквартирний будинок або околиці з центральної шафи? → Вам потрібна розподільна коробка.
Синергія в дії:
У типовій мережі FTTH розподільна коробка у вуличній шафі розділяє сигнал. Окремі волокна потім проходять до кожного будинку, де вони можуть бути зрощені в невеликому з’єднанні на стовпі біля будинку, перш ніж, нарешті, увійти в термінальну коробку на стіні будинку для підключення до ONT.
Розуміння цих чітких ролей сприяє кращому мережевому плануванню, розумнішим закупівлям і ефективнішим операціям. Він забезпечує належний рівень захисту, потужності та функціональності в кожній критичній точці вашої оптичної інфраструктури.
