Одномодове волоконно-оптичне волокно з плоским сердечником SST 4,5x7 мм розроблено для ефективного та надійного встановлення оптоволокна до дому (FTTH). Цей кабель поєднує інноваційні функції з практичним дизайном, щоб відповідати вимогам сучасних високошвидкісних мереж зв’язку.
Основною функцією оптоволокна Drop Core є забезпечення високо-продуктивного одномодового оптоволоконного підключення безпосередньо до домівок або підприємств. Його плоский дизайн і компактні розміри (4,5x7 мм) роблять його ідеальним для встановлення в обмеженому просторі, наприклад уздовж стін або під підлогою. Одномодове волокно забезпечує чудову якість сигналу та широку пропускну здатність, підтримуючи високо-швидкісний Інтернет, голосові та відеопослуги. Безгель-конструкція спрощує використання та встановлення, зменшуючи потенційний безлад і ускладнення під час налаштування.

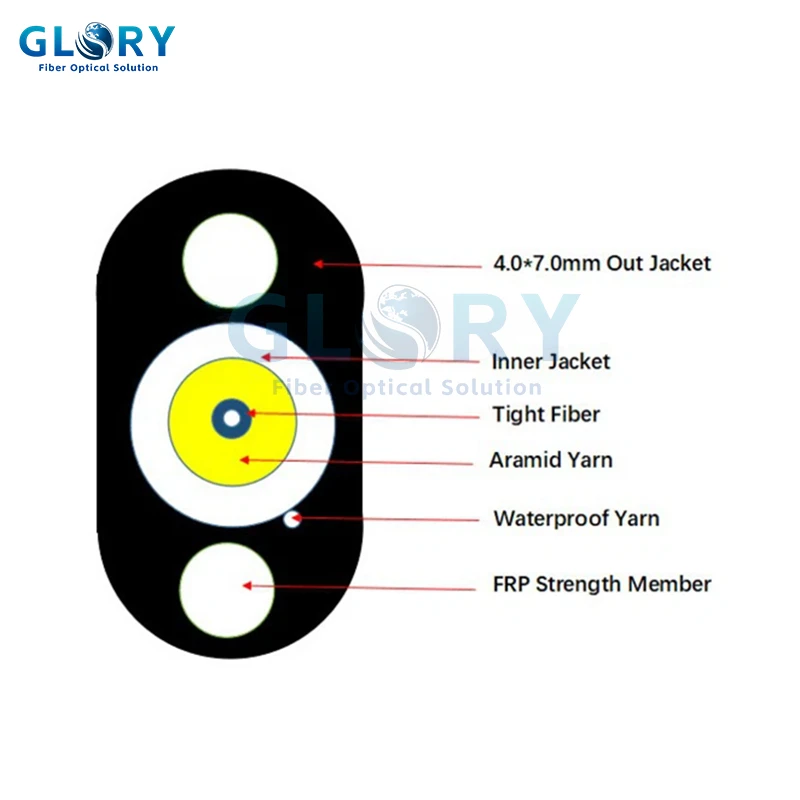

Волоконно-оптичні структури з крапельним сердечником

ПРЕДМЕТИ		ОПИС
Кількість клітковини		1-2
Щільний буфер	OD (мм):	0.9±0.05
	матеріал:	LSZH
В піхвах	OD (мм):	2.0~3.0
	матеріал:	LSZH
Силовий член		Арамідна пряжа
Силовий член		G-FRP-1,6 мм
Оболонка	Товщина:	Не. 0.8 мм
	матеріал:	HDPE
OD кабелю (мм)		4,5*7,0 мм±0,3
Вага нетто (кг/км)		38

Оптичне волокно

ПРЕДМЕТИ	ОДИНИЦІ	СПЕЦИФІКАЦІЯ
Тип волокна		G652D	G657A
Затухання	дБ/км	1310 нм Менше або дорівнює 0,36 1550 нм Менше або дорівнює 0,22
Хроматична дисперсія	ps/nm.km	1310 нм Менше або дорівнює 3,5 1550 нм Менше або дорівнює 18 1625 нм Менше або дорівнює 22
Нахил нульової дисперсії	пс/нм2.км	Менше або дорівнює 0,092
Довжина хвилі нульової дисперсії	нм	1300 ~ 1324
Довжина хвилі відсічення (lcc)	нм	Менше або дорівнює 1260
Затухання проти вигину (60 мм x 100 обертів)	дБ	(радіус 30 мм, 100 кілець) Менше або дорівнює 0,1 при 1625 нм	(радіус 10 мм, 1 кільце) Менше або дорівнює 1,5 на 1625 нм
Режим Діаметр поля	мм	9,2 ± 0,4 при 1310 нм	9,2 ± 0,4 при 1310 нм
Основна-концентричність	мм	Менше або дорівнює 0,5	Менше або дорівнює 0,5
Діаметр обшивки	мм	125±1	125±1
Не{0}}круглість обшивки	%	Менше або дорівнює 0,8	Менше або дорівнює 0,8
Діаметр покриття	мм	245±5	245±5
Доказовий тест	Gpa	Більше або дорівнює 0,69	Більше або дорівнює 0,69

Механічні та екологічні показники волоконно-оптичного волокна

НІ	ПРЕДМЕТИ	МЕТОД ВИПРОБУВАННЯ	КРИТЕРІЇ ПРИЙНЯТТЯ
1	Випробування на навантаження на розтяг	Метод випробування: IEC 60794-1-E1 - Довге-навантаження на розтяг: 350 Н - Коротке-навантаження на розтяг: 800 Н - Довжина кабелю: більше або дорівнює 50 м	- Приріст ослаблення при 1550 нм: менше або дорівнює 0,1 дБ - Відсутність розтріскування оболонки та поломки волокон
2	Тест на стійкість до роздавлювання	Метод випробування: IEC 60794-1-E3 - Довге навантаження: 300 Н/100 мм - Коротке навантаження: 1000 Н/100 мм Час завантаження: 1 хвилина	- Приріст ослаблення при 1550 нм: менше або дорівнює 0,1 дБ - Відсутність розтріскування оболонки та поломки волокон
3	Тест на ударостійкість	Метод випробування: IEC 60794-1-E4 - Висота удару:１ｍ - Ударна вага: 450ｇ - Точка удару: більше або дорівнює 5 - Частота впливу: більше або дорівнює 3/бал	- Приріст ослаблення при 1550 нм: менше або дорівнює 0,1 дБ - Відсутність розтріскування оболонки та поломки волокон
4	Повторне згинання	Метод випробування: IEC 60794-1-E6 - Діаметр оправки: 20D (D=діаметр кабелю) - Вага суб’єкта: 15 кг - Частота згинання: 30 разів - Швидкість згинання: 2 с/час	- Приріст ослаблення при 1550 нм: менше або дорівнює 0,1 дБ - Відсутність розтріскування оболонки та поломки волокон
5	Тест на кручення	Метод випробування: IEC 60794-1-E7 - Довжина: 1 м - Вага предмета: 25 кг - Кут: ±180 градусів - Частота: більше або дорівнює 10/бал	- Приріст ослаблення при 1550 нм: менше або дорівнює 0,1 дБ - Відсутність розтріскування оболонки та поломки волокон
6	Тест на проникнення води	Метод випробування: IEC 60794-1-F5B - Висота напору: 1 м - Довжина екземпляра: 3 м - Час перевірки: 24 години	- Відсутність витоку через відкритий кінець кабелю
7	Температурний циклічний тест	Метод випробування: IEC 60794-1-F1 - Ступені температури:＋20 градусів,－40 градусів,＋70 градусів,＋20 градусів - Час тестування: 24 години/крок - Індекс циклу:2	- Приріст ослаблення при 1550 нм: менше або дорівнює 0,1 дБ - Відсутність розтріскування оболонки та поломки волокон
8	Падіння продуктивності	Метод випробування: IEC 60794-1-E14 - Довжина тестування: 30 см -Діапазон температур: 70±2 градуси - Час тестування: 24 години	- Наповнювач не випадає
9	Температура	Робочий: -40 градусів ~+60 градусів Зберігання/транспортування: -50 градусів ~+70 градусів Установка: -20 градусів ~+60 градусів

особливості

• Одномодове волокно: забезпечує високу-швидкісне з’єднання з високою-смугою пропускання.
• Оптоволоконна волоконно-оптична плоска конструкція з краплинною серцевиною: розміри 4,5x7 мм для легкого встановлення у важкодоступних місцях.
• Діелектрична конструкція: усуває необхідність з’єднання та заземлення.

• Без-гелю: спрощує використання та встановлення, зменшуючи безлад.
• Міцна оболонка:-стійка до погодних умов для надійної роботи в різних середовищах.
• Попередньо{0}}підключені параметри: доступні для швидкого та легкого розгортання.
• Універсальне застосування: підходить як для житлових, так і для комерційних установок FTTH.

Застосування волоконно-оптичного волокна

• Встановлення FTTH у житлових приміщеннях: ідеально підходить для підключення будинків до високошвидкісних-оптоволоконних мереж завдяки компактній конструкції та простоті встановлення.
• Комерційне використання: підходить для малих та середніх-бізнес-середовищ, де потрібне ефективне оптоволоконне з’єднання.
• Універсальне встановлення: плоска конструкція без гелю забезпечує гнучке встановлення в різних сценаріях, зокрема встановлення вздовж поверхонь або проходження у вузьких місцях. Його міцна конструкція забезпечує надійну роботу в різних середовищах і умовах.
