«Плоскі волоконно-волоконні кабелі SST 4,5*9,8 мм, які можна тонувати, з мідним трасуючим дротом» представляють собою складне та високоефективне рішення для потреб сучасних телекомунікацій та передачі даних. Ці кабелі розроблено для забезпечення надійного та високо-продуктивного з’єднання, що робить їх ідеальними для різноманітних застосувань, від широкосмугових установок у житлових приміщеннях до комерційних мереж передачі даних.

В основі «4,5*9,8 мм Toneable SST FTTX Fiber Optic» лежить конструкція, яка поєднує в собі довговічність і гнучкість. Розміри 4,5 мм у діаметрі та 9,8 мм у ширину відображають міцний, але керований розмір, який добре -підходить для різноманітних умов встановлення. Конструкція кабелю включає одно-- або багато-модову волоконно-оптичну жилу, залежно від конкретних вимог мережі. Саме волокно оточене захисним шаром, який забезпечує мінімальну втрату сигналу та зберігає цілісність на великих відстанях.

Ключовою особливістю цих волоконно-оптичних кабелів FTTX є їх здатність тонувати, що значно спрощує процес пошуку та ідентифікації конкретних кабелів під час встановлення та обслуговування. Функція тонування забезпечується інтегрованим мідним трасуючим дротом, який проходить уздовж волоконно-оптичних ниток усередині кабелю. Цей трасуючий провід можна використовувати з тональними генераторами та зондами для відстеження шляху кабелю, що полегшує керування та усунення несправностей мережевої інфраструктури.

«Toneable SST» у назві продукту означає вдосконалену технологію одно-- або багато{1}}модового оптичного волокна (SST), яка використовується в цих кабелях. Технологія SST розроблена для забезпечення виняткової продуктивності з низьким загасанням і високою пропускною здатністю. Це гарантує ефективну та надійну передачу даних навіть на великі відстані. Кабелі підтримують високошвидкісний-Інтернет, потокове передавання HD-відео та інші-додатки з інтенсивним використанням даних, що робить їх придатними як для домашнього, так і для комерційного використання.

особливості

• Стандартні практики та апаратна сумісність
• Захист оптоволокна та цілісність сигналу
• Прийнятність матеріалу

• Усуває вимоги до з’єднання та заземлення
• Покращує зручність обробки та монтажу; зменшує витрати на транспортування та зберігання

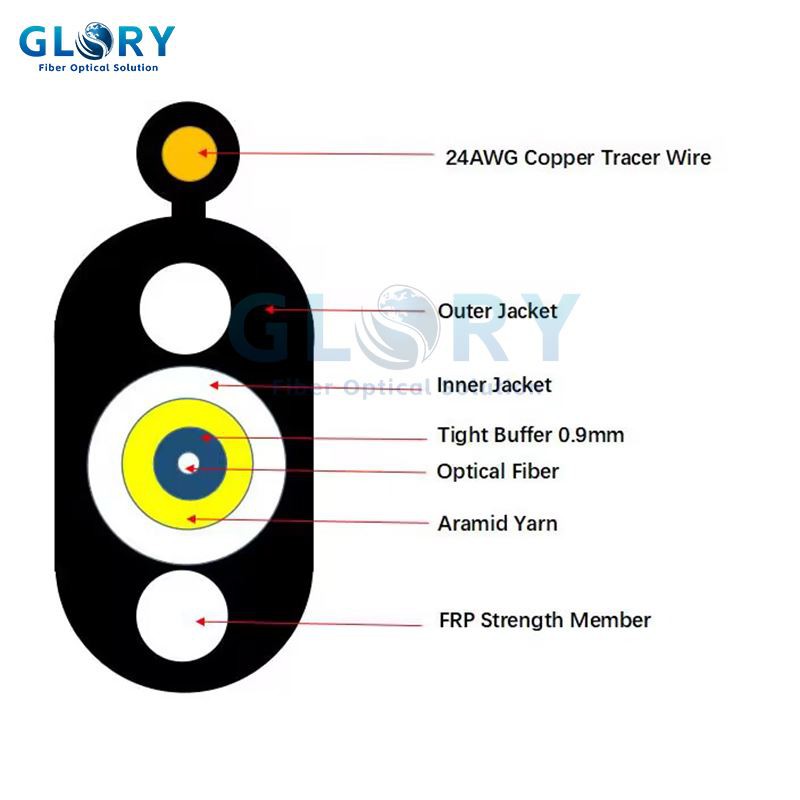

Кабельні конструкції

ПРЕДМЕТИ		ОПИС
Кількість клітковини		1
Щільний буфер	OD (мм):	0.9±0.05
	матеріал:	LSZH
В піхвах	OD (мм):	3.0
	матеріал:	LSZH
Силовий член		Арамідна пряжа
Матеріал водяного блоку:		Водоблокуюча пряжа
Силовий член		G-FRP-1,6 мм
Оболонка	Товщина:	Не . 0.8 мм
	матеріал:	HDPE
OD кабелю (мм)		4,5*9,8 мм±0,3
Вага нетто (кг/км)		43

Оптичне волокно

ПРЕДМЕТИ	ОДИНИЦІ	СПЕЦИФІКАЦІЯ
Тип волокна		G652D	G657A
Затухання	дБ/км	1310 нм Менше або дорівнює 0,36 1550 нм Менше або дорівнює 0,22
Хроматична дисперсія	ps/nm.km	1310 нм Менше або дорівнює 3,5 1550 нм Менше або дорівнює 18 1625 нм Менше або дорівнює 22
Нахил нульової дисперсії	пс/нм2.км	Менше або дорівнює 0,092
Довжина хвилі нульової дисперсії	нм	1300 ~ 1324
Відсікаюча довжина хвилі (lcc)	нм	Менше або дорівнює 1260
Затухання проти вигину (60 мм x 100 обертів)	дБ	(радіус 30 мм, 100 кілець ) Менше або дорівнює 0,1 при 1625 нм	(радіус 10 мм, 1 кільце) Менше або дорівнює 1,5 на 1625 нм
Режим Діаметр поля	мм	9,2 ± 0,4 при 1310 нм	9,2 ± 0,4 при 1310 нм
Основна-концентричність	мм	Менше або дорівнює 0,5	Менше або дорівнює 0,5
Діаметр обшивки	мм	125±1	125±1
Не{0}}круглість обшивки	%	Менше або дорівнює 0,8	Менше або дорівнює 0,8
Діаметр покриття	мм	245±5	245±5
Доказовий тест	Gpa	Більше або дорівнює 0,69	Більше або дорівнює 0,69

Механічні та екологічні характеристики кабелю

НІ	ПРЕДМЕТИ	МЕТОД ВИПРОБУВАННЯ	КРИТЕРІЇ ПРИЙНЯТТЯ
1	Випробування на навантаження на розтяг	Метод випробування: IEC 60794-1-E1 - Довге-навантаження на розтяг: 350 Н - Коротке{1}}навантаження на розтяг: 800 Н - Довжина кабелю: більше або дорівнює 50 м	- Приріст ослаблення при 1550 нм: менше або дорівнює 0,1 дБ - Відсутність розтріскування оболонки та поломки волокон
2	Тест на стійкість до роздавлювання	Метод випробування: IEC 60794-1-E3 - Довге навантаження: 300 Н/100 мм - Коротке навантаження: 1000 Н/100 мм Час завантаження: 1 хвилина	- Приріст ослаблення при 1550 нм: менше або дорівнює 0,1 дБ - Відсутність розтріскування оболонки та поломки волокон
3	Тест на ударостійкість	Метод випробування: IEC 60794-1-E4 - Висота удару:１ｍ - Ударна вага: 450ｇ - Точка удару: більше або дорівнює 5 - Частота впливу: більше або дорівнює 3/бал	- Приріст ослаблення при 1550 нм: менше або дорівнює 0,1 дБ - Відсутність розтріскування оболонки та поломки волокон
4	Повторне згинання	Метод випробування: IEC 60794-1-E6 - Діаметр оправки: 20D (D=діаметр кабелю) - Вага суб’єкта: 15 кг - Частота згинання: 30 разів - Швидкість згинання: 2 с/час	- Приріст ослаблення при 1550 нм: менше або дорівнює 0,1 дБ - Відсутність розтріскування оболонки та поломки волокон
5	Тест на кручення	Метод випробування: IEC 60794-1-E7 - Довжина: 1 м - Вага предмета: 25 кг - Кут: ±180 градусів - Частота: більше або дорівнює 10/бал	- Приріст ослаблення при 1550 нм: менше або дорівнює 0,1 дБ - Відсутність розтріскування оболонки та поломки волокон
6	Тест на проникнення води	Метод випробування: IEC 60794-1-F5B - Висота напору: 1 м - Довжина екземпляра: 3 м - Час перевірки: 24 години	- Відсутність витоку через відкритий кінець кабелю
7	Температурний циклічний тест	Метод випробування: IEC 60794-1-F1 - Ступені температури:＋20 градусів,－40 градусів,＋70 градусів,＋20 градусів - Час тестування: 24 години/крок - Індекс циклу:2	- Приріст ослаблення при 1550 нм: менше або дорівнює 0,1 дБ - Відсутність розтріскування оболонки та поломки волокон
8	Падіння продуктивності	Метод випробування: IEC 60794-1-E14 - Довжина тестування: 30 см - Діапазон температур: 70±2 градуси - Час тестування: 24 години	- Наповнювач не випадає
9	Температура	Робочий: -40 градусів ~+60 градусів Зберігання/транспортування: -50 градусів ~+70 градусів Установка: -20 градусів ~+60 градусів
