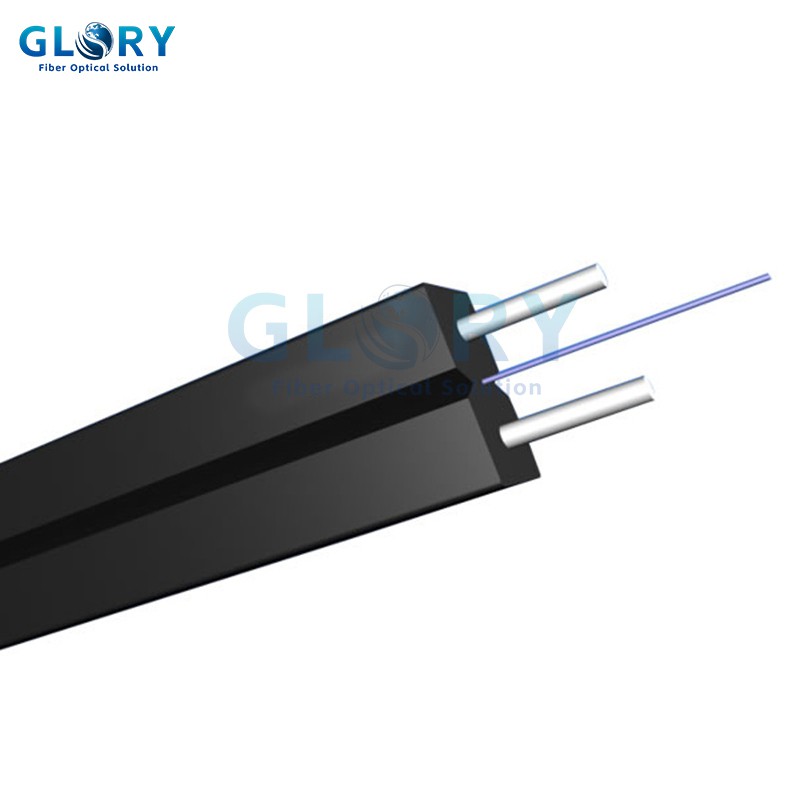

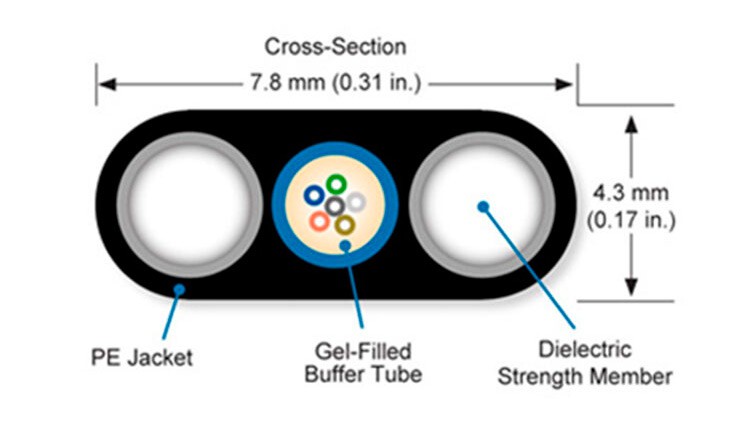

Зовнішній одномодовий волоконно-оптичний кабель — це не-броньований одно-трубний оптичний кабель із волокнами, розміщеними у вільній буферній трубці. Жилу кабелю захищено желе, щоб запобігти проникненню води та міграції, і покрито чорною поліетиленовою оболонкою. Дві вбудовані FRP або металеві дроти забезпечують натяг бажання. Кабель складається з центральної вільної трубки, заповненої синтетичним желе-на основі олії, не-поживної для грибка, електроне-провідної, однорідної та вільної від бруду та сторонніх речовин, що містить до 12 оптичних волокон. Два елементи з армованого волокном пластику (FRP) розташовані поздовжньо паралельно трубі та зовнішньої чорної поліетиленової оболонки, стійкої до ультрафіолету.
Оптоволоконні сердечники плосковолоконного кабелю становлять 2-24 ядра.

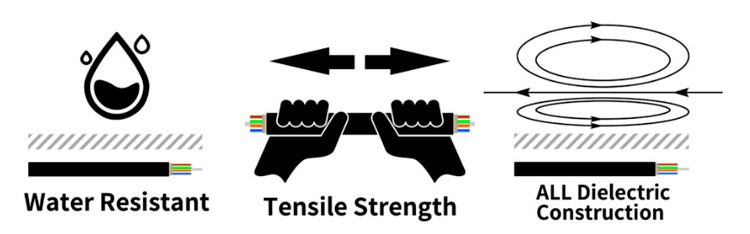

Функції для плоского оптоволоконного кабелю
Матеріал трубки PBT має гарну стійкість до гідролізу, а трубка наповнена спеціальною маззю для захисту оптичного волокна; Плоский кабель має не-металеву конструкцію, легкий, простий у прокладці та має кращий-електромагнітний і блискавкозахист; Кабель має такі переваги, як стійкість до корозії, захист від УФ-випромінювання та захист навколишнього середовища; Точний контроль надлишкової довжини волоконно-волоконного кабелю гарантує, що оптичний кабель має хороші показники розтягування та температурні характеристики.

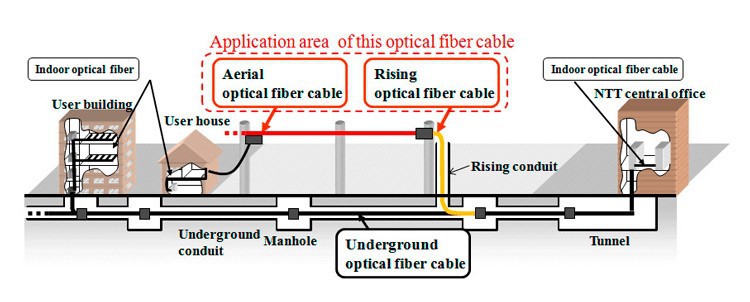

Застосування плосковолоконного кабелю
Волоконно-оптична крапля є кінцевою частиною домашнього доступу, зони розподілу блискавки сільськогосподарської мережі над головою, а також може застосовувати внутрішню та зовнішню проводку на відкритих майданчиках. В основному використовується для будівництва трубопроводів або підвісних кабелів, а також може використовуватися для мереж доступу, зовнішніх і внутрішніх кабелів.
Таблиця даних тесту
|
Категорія |
опис |
Технічні характеристики |
|
|
G.657A1 |
|||
|
Оптичні характеристики |
Затухання |
@1310-1625 нм |
Менше або дорівнює 0,36 дБ/км |
|
@1383±3 нм |
Менше або дорівнює 0,36 дБ/км |
||
|
@1550 нм |
Менше або дорівнює 0,22 дБ/км |
||
|
Розрив загасання |
Менше або дорівнює 0,05 дБ |
||
|
Загасання проти довжини хвилі |
@1285~1330 нм |
Менше або дорівнює 0,05 дБ/км |
|
|
@1525~1575 нм |
Менше або дорівнює 0,05 дБ/км |
||
|
Довжина хвилі нульової дисперсії |
1300~1324 нм |
||
|
Нахил нульової дисперсії |
Менше або дорівнює 0,092 пс/(нм2.км) |
||
|
дисперсія |
@1310 нм |
Менше або дорівнює 3,5 пс/нм.км |
|
|
@1550 нм |
Менше або дорівнює 18 пс/нм.км |
||
|
Дисперсія поляризаційного режиму (PMD) |
Менше або дорівнює 0,2 пс/км1/2 |
||
|
Довжина хвилі зрізу кабелю |
Менше або дорівнює 1260 нм |
||
|
Ефективний груповий показник заломлення |
@1310 нм |
1.4675 |
|
|
@1550 нм |
1.4681 |
||
|
Втрати на макрозгині (радіус 30 мм, 100 обертів) 1625 н |
Менше або дорівнює 0,1 дБ |
||
|
Геометричний Технічні характеристики |
Режим Діаметр поля |
@1310 нм |
9.2±0.6μm |
|
@1550 нм |
10.4±0.8μm |
||
|
Діаметр обшивки |
125±1μm |
||
|
Обшивка без{0}}круглості |
Менше або дорівнює 1,0% |
||
|
Діаметр покриття |
245±7μm |
||
|
Помилка концентричності покриття/облицювання |
Менше або дорівнює 8 мкм |
||
|
Помилка концентричності серцевини/обшивки |
Менше або дорівнює 0,8 мкм |
||
|
Механічний Технічні характеристики |
Рівень перевірки |
Більше або дорівнює 1,0% |
|
|
Радіус завитка волокна |
Більше або дорівнює 4,0 м |
||
|
Пікова сила смужки покриття |
1.3~8.9N |
||
FAQ
Про кабель FTTH (оптоволокно до дому).

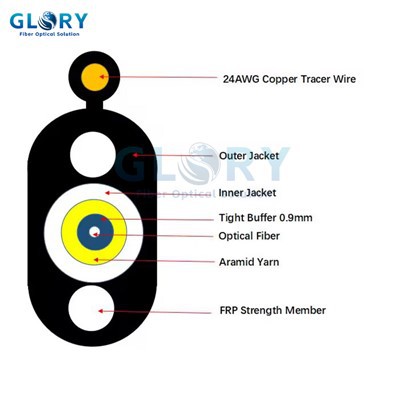

Кабель FTTH (оптоволокно до дому), зовнішня оболонка, як правило, чорно-біла, діаметр відносно невеликий, а гнучкість хороша; поперечний переріз має форму 8{1}}, армуючий елемент розташований у центрі двох кіл, можна використовувати металеву або неметалеву структуру, а оптичне волокно розташоване в геометричному центрі 8-подібної форми. Волокно всередині кабелю в основному волокно G.657A2 з малим радіусом вигину, яке можна прокласти з радіусом вигину 20 мм. Підходить для входу в будинок по трубі або розводці відкрито. Унікальна 8-подібна структура кабелю може реалізувати кінець поля за найкоротший час.
Кабель FTTH – це новий тип оптоволоконного-кабелю. Це кабель у формі-метелика. Оскільки він має невеликий розмір і малу вагу, він підходить для застосування оптоволокна в домі. Його можна розрізати відповідно до відстані ділянки, що підвищує ефективність будівництва.
Оптоволоконні кабелі FTTH із FRP, KFRP, металевими або неметалевими міцними елементами, призначені для-великої пропускної здатності внутрішніх/зовнішніх мереж FTTH.
Відвідний кабель, як важлива частина мережі FTTH, утворює кінцевий зовнішній зв’язок між абонентом і фідерним кабелем. Вибір відповідного кінцевого кабелю FTTH або рішення для з’єднання безпосередньо вплине на надійність мережі, робочу гнучкість і економічність розгортання FTTH. таким чином між двома методами завершення кабелю

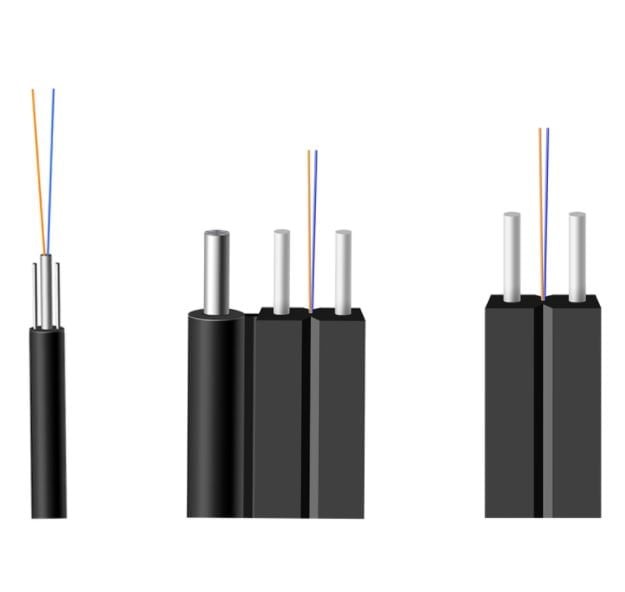

Оптоволоконна розетка FTTH, як згадувалося раніше, розташована на стороні абонента для підключення терміналу розподільного кабелю до приміщення абонента. Зазвичай це кабелі малого діаметра з малою кількістю волокон з обмеженою непідтримуваною довжиною прольоту, які можна встановлювати на повітрі, під землею або заглиблено. Оскільки він використовується на відкритому повітрі, мінімальна сила розтягування кабелю повинна становити 1335 Ньютонів відповідно до галузевого стандарту. Волоконно-оптичні кабелі доступні в багатьох різних типах. До трьох найбільш часто використовуваних волоконно-волоконних кабелів відносяться плоский кабель, восьмикутний кабель і круглий кабель.
